在现代工业节制领域，比例积分微分（PID）节制器是最宽泛利用的节制技术之一。。。它通过比例、、积分、、微分三个节制参数，实现对系统的精确调节，以达到进展的节制成效。。。随着自动化技术的发展，PID节制器被利用于各类工业过程，如温度、、压力、、流量和液位的节制。。。本文将具体介绍js3845金沙线路科技的LicOS PLC/PAC产品中若何利用PID节制技术，并提供具体的操作步骤和案例分析。。。
js3845金沙线路科技是国内当先的自动化节制解决规划提供商，其LicOS PLC/PAC产品系列在工业自动化领域拥有宽泛利用。。。结合LicOS的壮大职能和Smart Control编程调试软件，用户能够轻松实现复杂的PID节制。。。

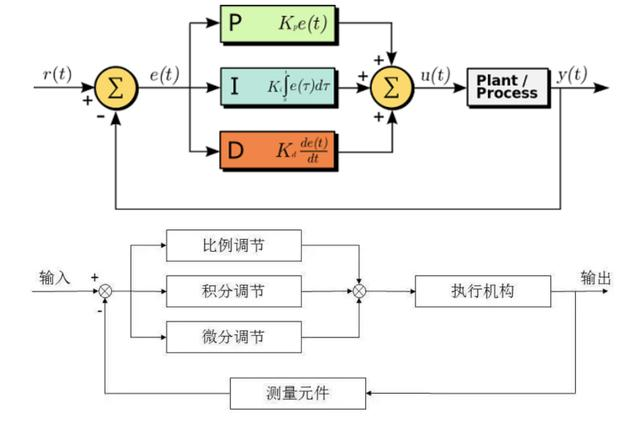

PID节制器通过以下三个根基节制作为来调节系统：：：
比例节制器凭据系统确当前误差（设定值与现实值之间的差距）来调节输出。。。比例增益（KP）决定了节制器对误差的响应强度。。。然而，过高的比例增益可能导致系统振荡，甚至失去不变性。。。
积分节制是将一段功夫内的误差相加。。。即便是一个很小的误差，也会让积分反馈缓慢增长。。；；址蠢』崞揪莼止Ψ颍═N）持续增长，除非误差为0。。。因而，积分反馈的主张在于将不变状态的误差维持在0。。。不变状态误差是过程变量和设定值之间的差值。。。
微分节制器凭据误差变动的速度进行调节，提供对急剧变动的响应。。。微分功夫（TV）决定了微分节制的敏感度。。。只管微分节制能够加强系统的不变性，但对噪声敏感，可能引入不不变性。。。
PID节制器宽泛利用于各类领域，蕴含工业自动化、、环境监测、、医疗设备、、农业、、科研和航天、、应急接济等。。。
二、、若何在LicOS PLC/PAC中使用PID节制？？？

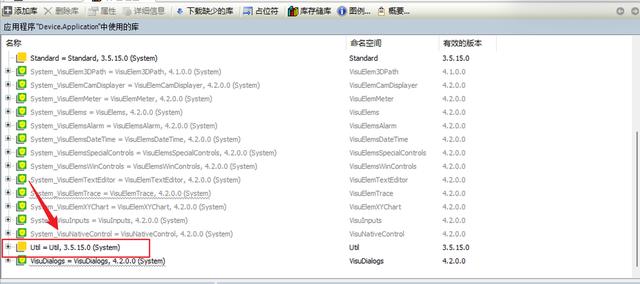

在LicOS的Smart Control软件中，PID职能块从属于Util工具库。。。因而，在起头使用PID节制职能之前，必要先在库治理器中增长Util库。。。

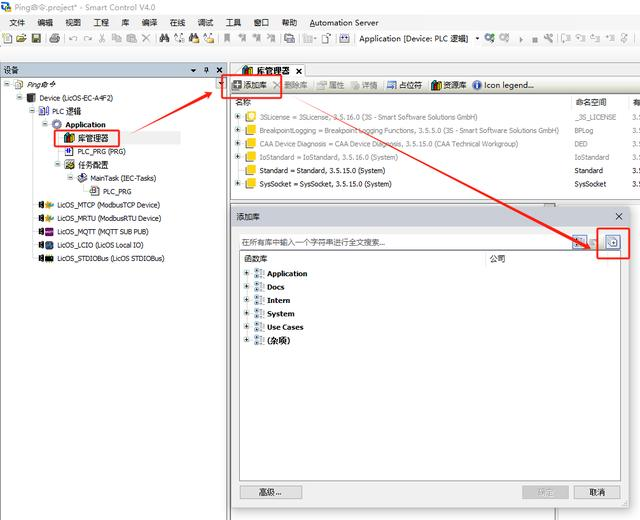

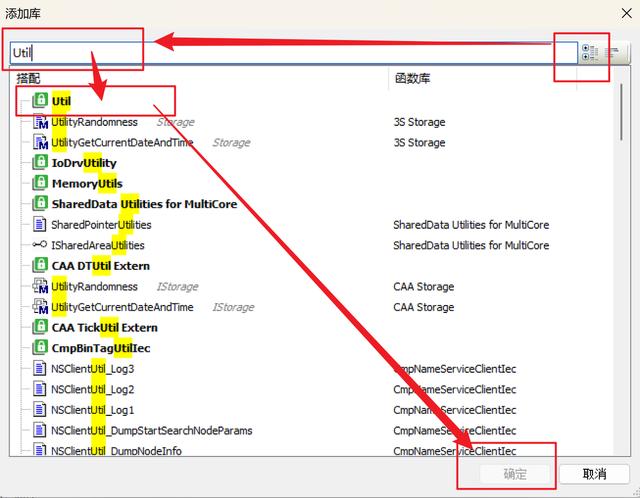

步骤：：：双击库治理器 -> 增长库 -> 显示高级库 -> 搜索“Util” -> 确定。。。
PID职能块描述

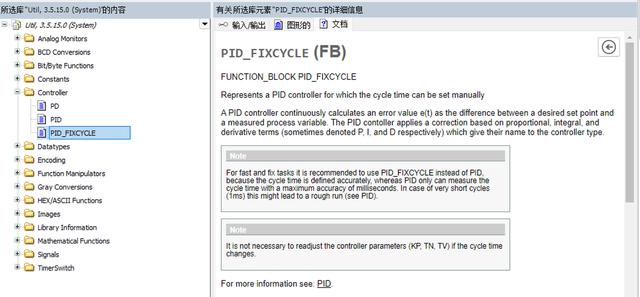

LicOS_PLC中挪用Util库的 PID节制器职能块。。。PID节制器职能库蕴含：：：PD (FB)、、PID (FB)、、PID_FIXCYCLE (FB)
PID_FIXCYCLE (FB)职能块
职能：：：PD (FB)为比例微分作用节制器，PID (FB)为比例积分微分作用节制器，但其循环功夫会和PLC工作循环功夫有关，PID _FIXCYCLE(FB)职能块职能和PID(FB)职能块类似，区别是其节制器循环功夫为固定，按设定的CYCLE功夫参数执行。。。

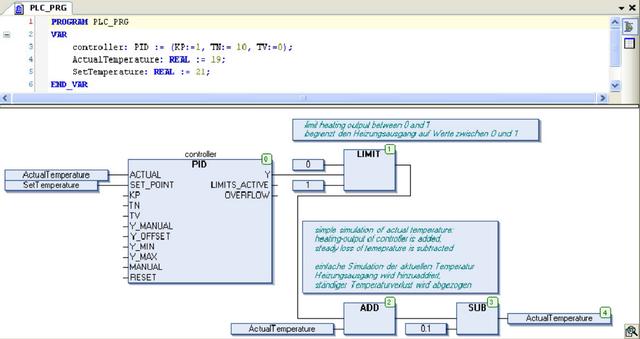

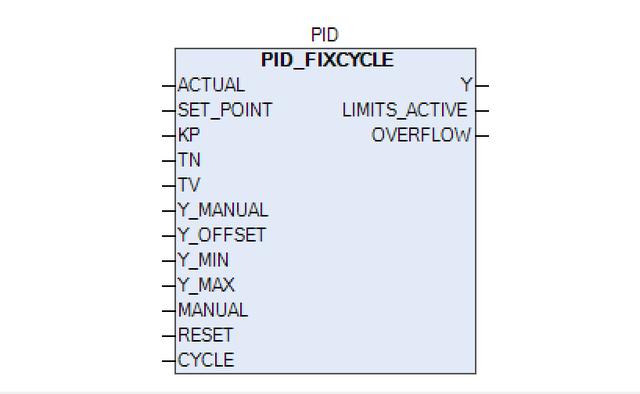

PID_FIXCYCLE (FB)职能块如图所示：：：
PID_FIXCYCLE (FB)职能块引脚界说

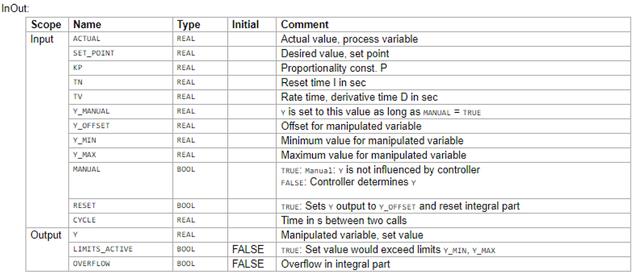

PID_FIXCYCLE (FB)职能块引脚界说如图所示。。。
ACTUAL: 当前输入值，显示过程仿照量当前输入值。。。
SET_POINT：：：指标设定值，被节制仿照量必要达到的指标值。。。
Y_MANUAL：：：节制器手动时输出值，当节制器手动输出激活时，Y输出等于Y_MANUAL值。。。
RESET：：：PID节制器复位触发位，触发时仅输出Y_OFFSET值，积分项累计复位清零。。。
CYCLE：：：节制器循环功夫设定值，以秒为单元。。。
LIMITS_ACTIVE：：：当Y_MIN或Y_MAX触发输出时，LIMITS_ACTIVE触发TRUE。。。
OVERFLOW：：：积分累计过饱和溢出时触发OVERFLOW为TRUE。。。
PID_FIXCYCLE职能分析
例如用温度PID节制举例注明，首先对当前值ACTUAL映射好仿照量输入，热电偶温度传感器输入值，而后设定好指标加热指标温度SET_POINT，再将比例系数KP，积分功夫TN，微分功夫TV凭据工程调试经验设定调整到相宜值，MANUAL为False，Y_OFFSET设为0，Y_MIN设0 Y_MAX设100。。。循环功夫CYCLE设0.01S。。。这时当PID节制器不变后会输出加热器加热幅度自动调整以不变温度到设定的指标值。。。
三、、PID职能块的使用例程
PID温控尝试配置

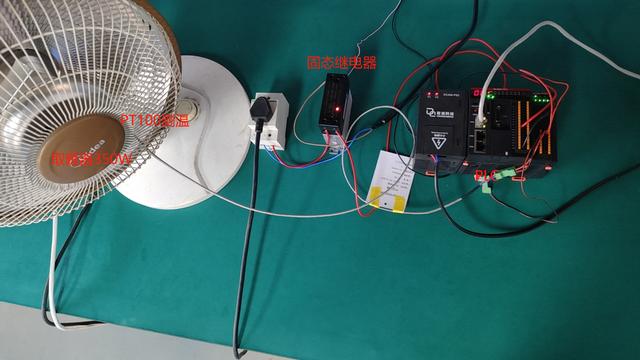

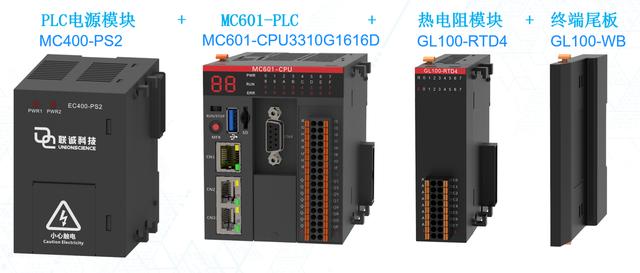

LicOSjs3845金沙线路产品配置情况，如图所示。。。

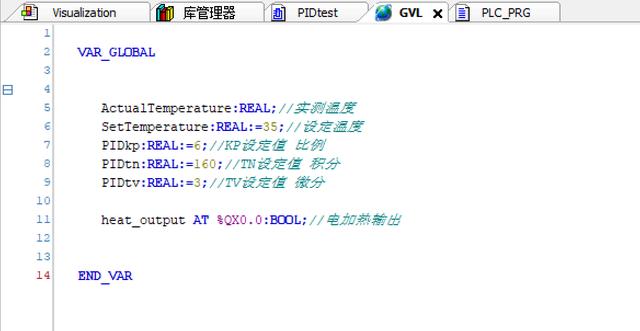

ST例程
必要把稳的是PID职能块的测试执行最好单独用一个Task工作，周期功夫建议25ms以上。。。如图所示。。。

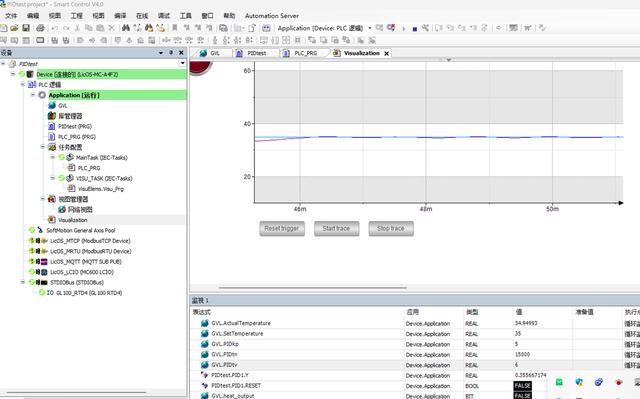

3.在线测试，本例程测试的PLC的LAN1 IP地址为192.168.20.80，法式测试如图。。。

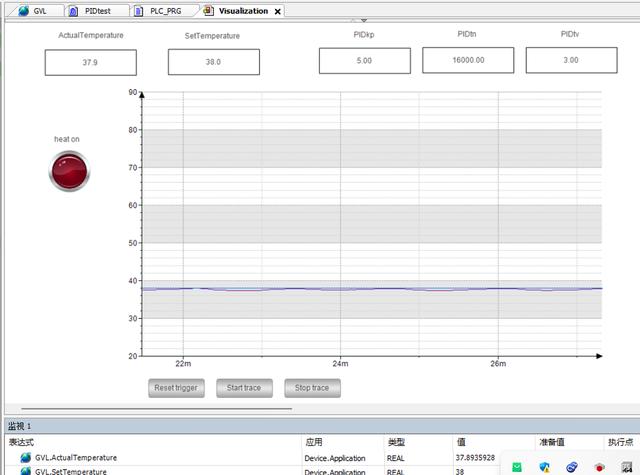

可见设定的加热温度为38摄氏度，PID节制器职能执行后实测温度在37.9摄氏度，误差约0.1摄氏度，并随着功夫耽搁，温度误差逐步降到0。。。
四、、PID参数调整步骤
PID经验整定法
在现实调试中，能够先大体设定一个经验值，而后凭据调节成效批改。。。
流量系统：：：P(%)40--100，I(S)6--60
压力系统：：：P(%)30--70， I(S)24--180
液位系统：：：P(%)20--80， I(S)60--300
温度系统：：：P(%)20--60， I(S)180--600，D(S)30--180
PID参数Z-N整定法
J.G.Ziegler和N.B.Nichoks在1942年提出两种整定PID参数的步骤：：：
指标是使系统的振荡衰减比达到4:1，即在一个周期内振荡幅度减小到原值的1/4。。。
增长比例增益，直到系统进入临界振荡状态，丈量此时的临界增益（Ku）和临界周期（Pu），而后凭据Z-N整定法表格调整PID参数。。。
通过本文的介绍，相信您已经把握了若何在js3845金沙线路科技的LicOS PLC/PAC产品中利用PID节制技术。。。LicOS产品提供了壮大的职能和矫捷的配置选项，使得复杂的节制工作变得单一和高效。。。无论是在工业、、环境监测、、医疗还是农业领域，LicOS都可能提供不变和靠得住的节制解决规划。。。
