| 使用环境 | |
|---|---|
| 存储温度 | -20~65℃ |
| 运输温度 | -20~70℃ |
| 运行温度 | 0~45℃ |
| 相对空气湿度 | 90%RH以下，，，无凝露 |
| 耐振动强度 | 4.9m/s? |
| 耐冲击强度 | 19.6m/s? |
| 使用海拔高度 | 1000m以下;1000m以上时，，，每升高100m降额1.1%最高使用海拔2000m。。。 |
| 工作环境 | 无侵蚀性、、无易燃性气体、、无油滴、、无导电粉尘、、无尘埃 |
| ；；；さ燃 | IP20 |
| 阻燃等级 | V0 |
| 使用环境 | |
| 领域 | 1/3相 AC200V~AC240V;3相AC345V~AC440V |
| 频率 | 50/60Hz ±5% |
| PWM频率/节制方式 | 10K/正弦波电流驱动 |
| 安全 | |
| 安全扭矩关断尺度 * | IEC 61800-5-2, SIL3 Ple |
| 安全终场尺度 | |
| IO | |
|---|---|
| DI | 5*D1,其中2个高速DI(响应<10us)3个通常DI(响应<50μs) |
| DO | 4*DO，，，单路最大耐压DC30V，，，最大持续电流DC50mA |
| AI | 2*AI，，，12位(16位)分辨率精度,-10V~+10V信号 |
| AO | 1*AO，，，12位分辨率精度,-10V~+10V信号 |
| 内部DC24V输出功率 | 5W |
| 通讯 | |
| EtherCAT | COE(PDO、、SDO)，，，DC-散布式时钟，，，同步周期小于1us |
| 通讯距离 | 最大100M(环境梦想、、线缆材质良好) |
| 电机衔接 | |
| 输出电压 | AC 0~220V/AC0~400V |
| 输出频率 | 0~600Hz |

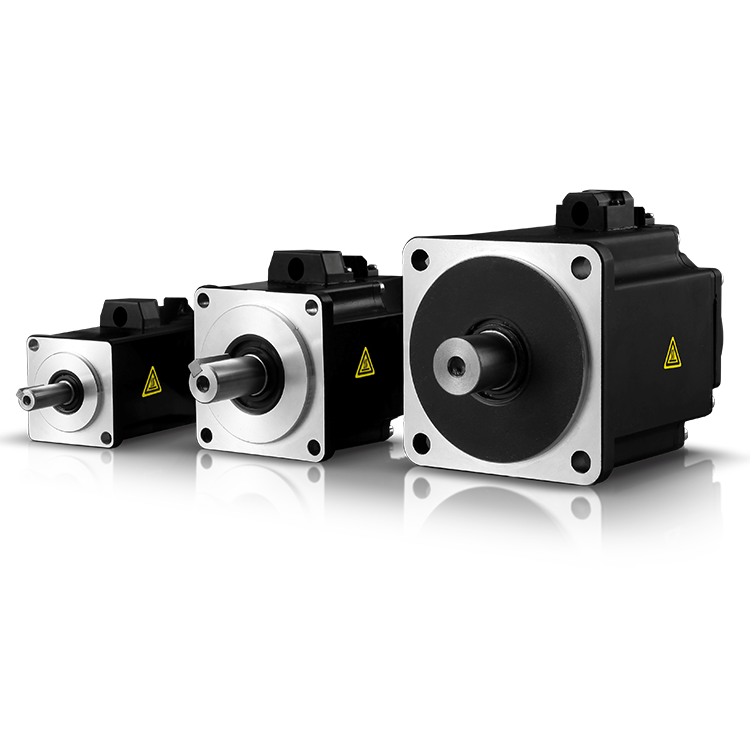

| 支持电机类型 | 三订互换同步伺服电机 |
| 本体编码器 | 通讯式17位/23位单圈/多圈绝对值编码器、、省线式ABZ |
| 第二编码器 | ABZ、、省线式ABZ |
| 电缆最大长度 | 60m |
| 注: SA型定制版本AI分辨率精度为16bit | |
| * 仅SA机型支持，，，详情请征询客服 | |
| 型号 | 060PA | 100SA | 120SA | 120PA | 140SA |
|---|---|---|---|---|---|
| 主电源 | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz |
| 节制电源 | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz | AC200V~AC240V;50/60Hz |
| 功率 | 1.0kW | 1.5kW | 1.5kW | 2.0kW | 3.0kW |
| 单相输入电流 | 8.2 Arms | 10.5 Arms | 11.8 Arms | 14.0 Arms | 20.0 Arms |
| 三相输入电流 | 4.0 Arms | 6.7 Arms | 7.0 Arms | 8.2 Arms | 9.3 Arms |
| 额定输出电流 | 6.0 Arms | 10.0 Arms | 12.0 Arms | 12.0 Arms | 14.0 Arms |
| 最大输出电流 | 18.0 Arms | 30.0 Arms | 35.0 Arms | 35.0 Arms | 35.0 Arms |
| 过载系数 | 300% | 300% | 280% | 280% | 250% |
| 内置制动电阻 | 60W，，，40Ω | 60W，，，40Ω | 60W，，，40Ω | 100W，，，20Ω | 100W，，，20Ω |
| 外部制动电阻最小阻值 | 25Ω | 25Ω | 25Ω | 20Ω | 20Ω |
| 尺寸信息W*H*D(mm) | 60*180*165 | 60*180*165 | 60*180*165 | 70*192*181 | 70*192*181 |
| 尺寸规格 | A2 | A2 | A2 | A3 | A3 |
| 型号 | 5R4SC | 6R8SC | 8R3SC | 100SC | 120SC | 140SC | 210SC | 250SC | 340SC |
|---|---|---|---|---|---|---|---|---|---|
| 主电源 | 三相AC345V~AC440V;50/60Hz | 三相AC345V~AC440V;50/60Hz | 三相AC345V~AC440V;50/60Hz | 三相AC345V~AC440V;50/60Hz | |||||
| 节制电源 | DC 24V,+10%~-10% | DC 24V,+10%~-10% | DC 24V,+10%~-10% | DC 24V,+10%~-10% | |||||
| 驱动器最小亏损电流 | 1Arms | 1Arms | 1Arms | 1Arms | 1Arms | 1Arms | 1.3Arms | 1.3Arms | 1.3Arms |
| 功率 | 2kw | 3kw | 4kw | 5kw | 6kw | 7kw | 9kw | 10kw | 15kw |
| 三相输入电流* | 7.3 Arms | 9.2 Arms | 10.7 Arms | 11.7 Arms | 14 Arms | 17 Arms | 24 Arms | 28 Arms | 38 Arms |
| 额定输出电流 | 5.4 Arms | 6.8 Arms | 8.3 Arms | 10 Arms | 12 Arms | 14 Arms | 21 Arms | 25 Arms | 34 Arms |
| 最大输出电流 | 16.2 Arms | 20.4 Arms | 24 Arms | 30 Arms | 35 Arms | 35 Arms | 62.5 Arms | 62.5 Arms | 66 Arms |
| 过载系数 | 300% | 300% | 290% | 300% | 290% | 250% | 290% | 250% | 194% |
| 内置制动电阻 | X | X | X | X | X | X | X | X | X |
| 外部制动电阻最小阻值 | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω | 20Ω | 20Ω | 20Ω |
| 尺寸信息W*H*D(mm) | 70*265*218 | 80*265*218 | 115*375*218 | ||||||
| 尺寸规格 | B1 | B1 | B1 | B2 | B2 | B2 | B3 | B3 | B3 |
| 推荐断路器电流 | (注2) | ||||||||
注:1.外部制动电阻具体选型请参阅驱动器附件部门的制动电阻选型表。。。
2.例如:250SC驱动器10kW满载时三相输入电流为28A，，，匹配9KW同服电机时，，，推荐断路器电流为28*9/10=25.2A
3.带”*“数据是在三相380V电压测试下的数据。。。
| 文件名称 | 版本 | 文件体式 | 文件巨细 | 上传功夫 | 操作 |
|---|---|---|---|---|---|
| S2系列总线伺服驱动器 | zip | 9.69 MB | 2025-04-15 | 下载 |
| 问题编号 | 问题描述 | 具体解答 | 更新功夫 |
|---|---|---|---|
| 80044 | S2系列伺服 系统功率领域是几多？ | 1～15KW |
2025-04-16 |
无需装置编程软件便可通过Web工具对PLC实现网络配置、、I/O调试、、法式下载、、M区数据查看及批改、、固件更新等，，，降低点位对接使用门槛，，，提高执行与运维效能。。。
切合IEC61131-3编程尺度，，，支持PLCopen尺度的6种编程说话：指令表(IL)、、结构化文本(ST)、、梯形图(LD)、、职能块图(FBD)、、陆续职能块(CFC)和挨次职能图(SFC)。。。
IEC 61499尺度盛开自动化工业编程套件是js3845金沙线路科技即将推出的基于IEC 61499尺度的新一代盛开自动化系统级开发平台，，，旨在实现云、、边、、端PLC节点可散布式部署、、动态重构、、可互操作的盛开自动化系统解决规划。。。
EC400系列CPU是一款大型PLC，，，拥有丰硕的通讯接口和壮大的拓展性，，，支持双CPU和双PLC冗余，，，为过程节制领域的大型系统提供不变、、靠得住和高性价比的解决规划。。。
相识更多+
LicOS MC500是一款小型活动节制器，，，支持总线轴和脉冲轴，，，在16轴以内或者总线+脉冲混合活动节制场景中，，，MC500提供不变靠得住、、高性价比的混合式活动节制解决规划。。。
相识更多+
LicOS GR100系列耦合器支持EtherCAT和PROFINET双和谈，，，兼容主流设备，，，适配GL100系列IO模块，，，提供全面的通道级诊断职能，，，实现高效系统构建与故障响应。。。
相识更多+

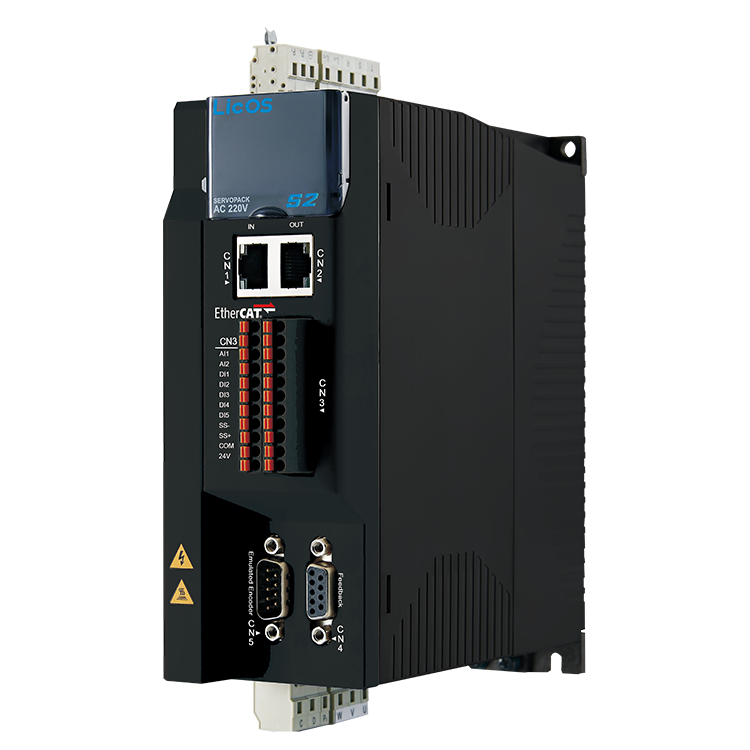

S2系列伺服驱动器，，，以全新设计和精彩外观，，，结合LSM系列伺服电机，，，提供全面的驱动节制解决规划，，，实现地位、、速度和扭矩的精确切换，，，确保机能卓越和用户履历的便捷与矫捷。。。
