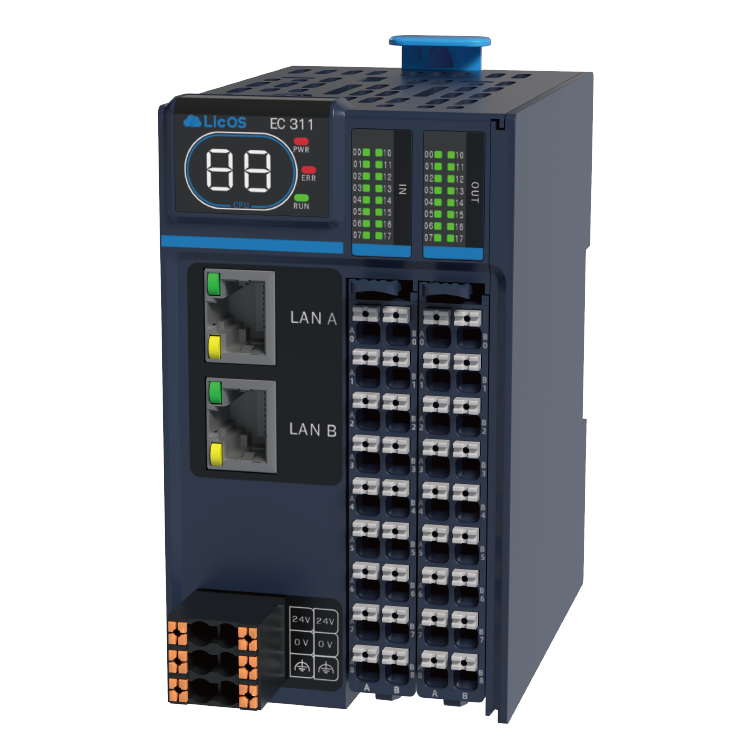

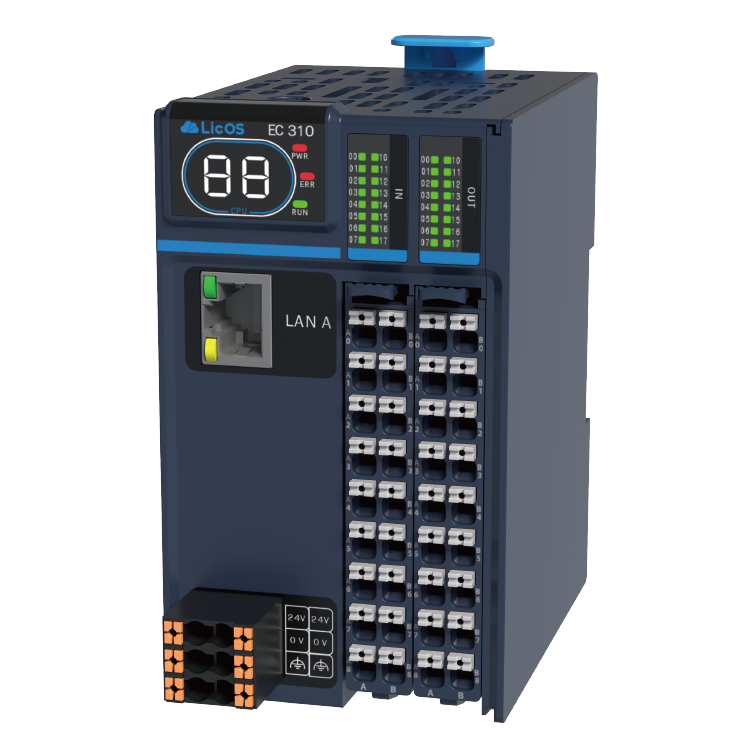

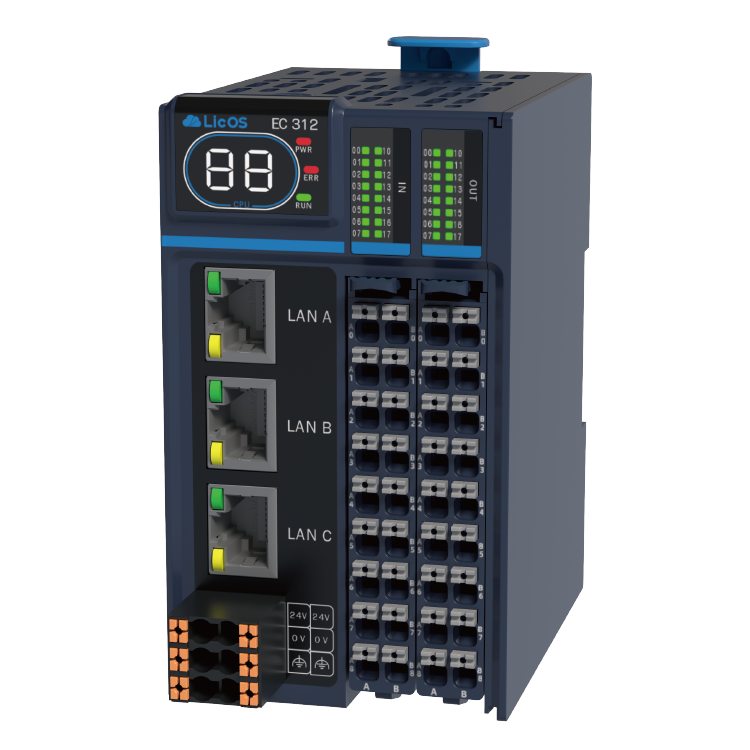

EC300系列CPU是一款中型PLC，通讯接口丰硕且拓展性强，为过程节制领域的中小型设备和系统提供不变、、靠得住和高性价比的解决规划。。。
本体自带多路IO通道，蕴含数字量输入通道、、数字量输出通道。。。
本体集成尺度RJ45以太网口，支持EtherCAT、、EtherNet/IP、、Profinet IO 、、Modbus TCP、、 CANopen等工业现场总线，同时支持OPC UA、、MQTT等物联网通讯和谈；； ；本体集成串行总线接口，支持RS485、、CAN等工业串行总线，满足工业现场互联互通的设计需要。。。
| 项 | EC310-CPU1A310G1616D | EC310-CPU1A310G1616S | EC311-CPU2A310G1616D | EC311-CPU2A310G1616S | EC312-CPU3A310G1616D | EC312-CPU3A310G1616S | EC321-CPU3S310G1616D | EC321-CPU3S310G1616S | |
|---|---|---|---|---|---|---|---|---|---|
| 订货号 | 30050234 | 30050134 | 30050235 | 30050135 | 30050236 | 30050136 | 30050237 | 30050137 | |
| 通例 | |||||||||
| 产品迭代 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | |
| 供电电源 | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | |||||
| 尺寸（W x H x D） | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | |
| 重量 | 约205g | 约205g | 约256g | 约256g | 约305g | 约305g | 约305g | 约305g | |
| 工作环境温度 | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | |
| 工作环境湿度 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | 10%~90%RH,无凝露 | |
| 防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 认证信息 | CE 认证 | CE 认证 | CE 认证 | CE 认证 | CE 认证 | CE 认证 | CE 认证 | CE 认证 | |
| 技术参数 | |||||||||
| 存储器 | 法式 | 16M | 16M | 16M | 16M | 16M | 16M | 16M | 16M |
| 数据 | 32M | 32M | 32M | 32M | 32M | 32M | 32M | 32M | |
| 掉电维持 | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | |
| 可扩大存储器 | 最大32GB ，可存储用户法式和数据、、数据更新、、用户法式更新、、固件更新 | 最大32GB ，可存储用户法式和数据、、数据更新、、用户法式更新、、固件更新 | 最大32GB ，可存储用户法式和数据、、数据更新、、用户法式更新、、固件更新 | 最大32GB ，可存储用户法式和数据、、数据更新、、用户法式更新、、固件更新 | |||||
| 位指令处置速度 | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | |
| 诊断LED | 1x电源,1x运行,1x故障 | 1x电源,1x运行,1x故障 | 1x电源,1x运行,1x故障 | 1x电源,1x运行,1x故障 | |||||
| RTC | 抽拉式电池仓可更换RTC时钟电池（用户自备型号为CR1220的电池） | 抽拉式电池仓可更换RTC时钟电池（用户自备型号为CR1220的电池） | 抽拉式电池仓可更换RTC时钟电池（用户自备型号为CR1220的电池） | 抽拉式电池仓可更换RTC时钟电池（用户自备型号为CR1220的电池） | |||||
| CPU本体集成IO | 数字量输入 | 16x晶体管（源+漏），支持高速中断 | 16x晶体管（源+漏），支持高速中断 | 16x晶体管（源+漏），支持高速中断 | 16x晶体管（源+漏），支持高速中断 | ||||
| 数字量输出 | 16x晶体管（漏）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（源）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（漏）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（源）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（漏）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（源）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（漏）,利用终场时,支持清零、、维持、、预设职能 | 16x晶体管（源）,利用终场时,支持清零、、维持、、预设职能 | |
| 扩大能力 | 远程机架 | 64 | 64 | 64 | 64 | 64 | 64 | 64 | 64 |
| 模？槭 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | |
| 兼容IO系列 | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | |
| 热备能力 | 双电源冗余 | √ | √ | √ | √ | √ | √ | √ | √ |
| 模？槿炔灏 | √ | √ | √ | √ | √ | √ | √ | √ | |
| EtherCAT主站冗余 | / | / | / | / | √ | √ | / | / | |
| 通讯接口 | 以太网口 | LAN A为10/100Mbp Ethernet口 | LAN A为10/100Mbp Ethernet口， LAN B为10/100Mbp EtherCAT口 | LAN A为10/100Mbp Ethernet口， LAN B为10/100Mbp Ethernet口， LAN C为10/100Mbp EtherCAT口 | LAN A & LAN B为10/100Mbps互换机网口， LAN C为10/100Mbps EtherCAT口 | ||||
| 串口 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | |
| CAN口 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 通讯和谈 | Ethernet | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | ||||
| EtherCAT | / | / | √ | √ | √ | √ | √ | √ | |
| Ethernet/lP | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | |||||
| Profinet/IO | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| CANopen | 主 | 主 | 主 | 主 | 主 | 主 | 主 | 主 | |
| Modbus TCP | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| Modbus RTU | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| Modbus UDP | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| 自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | |
| 网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | |
| 活动节制能力 | / | / | / | / | / | / | / | / | |
| 操作系统 | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | |
| 编程环境 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | |
| 编程说话 | 支持IEC61131-3尺度编程说话（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3尺度编程说话（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3尺度编程说话（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3尺度编程说话（LD/FBD/IL/ST/SFC/CFC ） | |||||
| WebVisu | √ | √ | √ | √ | √ | √ | √ | √ | |
| 问题编号 | 问题描述 | 具体解答 | 更新功夫 |
|---|---|---|---|
| 50026 | EC300系列CPU 支持冗余配置吗？？ | 不支持节制器冗余，支持双电源冗余 |
2025-04-15 |
| 50025 | EC300系列CPU 具备那些通讯和谈？？ | 工业以太网总线： ：：Profinet、、EtherCAT、、Modbus TCP、、EtherNet/IP、、CANopen；； ；工业串行总线： ：：RS485/232、、CAN；； ；物联网和谈： ：：OPC UA、、MQTT |
2025-04-15 |
| 50024 | EC300系列CPU 支持几多IO拓展能力？？ | 主机架支持最多16个IO扩大，支持最多64个远程机架拓展，支持最多扩大1024个IO模？ |
2025-04-15 |
| 50023 | EC300系列CPU 机能是什么样的？？ | Arm架构，双核，主频： ：：1.2GHz |
2025-04-15 |
切合IEC61131-3编程尺度，支持PLCopen尺度的6种编程说话： ：：指令表(IL)、、结构化文本(ST)、、梯形图(LD)、、职能块图(FBD)、、陆续职能块(CFC)和挨次职能图(SFC)。。。
