实操指南|若何在LicOS PLC/PAC之间进行Modbus TCP通讯

分类:::重点产品
起源:::js3845金沙线路科技
颁布功夫:::2025-10-31
浏览:::2786

在工业自动化系统中,Modbus TCP是最常用的以太网通讯和谈之一。它以结构单一、、、兼容性强、、、实时性高而被宽泛利用于节制系统的数据互换。

本文将以js3845金沙线路科技LicOS系列节制器——PLC(EC203E)与PAC(MC511为例,解说若何通过Smart Control平台成立一套不变的Modbus TCP通讯。

1761901764100770

图 1 网络拓扑

设备组态

EC203是AC220V供电,带1个以太网口,默认网口IP地址是192.168.20.80,本教程使用默认IP不做批改。

MC511是DC24V供电,电源自带冗余双路输入,能够只接1路电源即可正常使用MC511。MC511自带2个独立以太网口,LAN A默认IP地址也是192.168.20.80,能够通过WEB浏览器进行批改网口IP,WEB接见端标语是8090,本教程MC511的LAN A口IP地址必要批改为192.168.20.81。详见下图 3所示。

1761901765169900

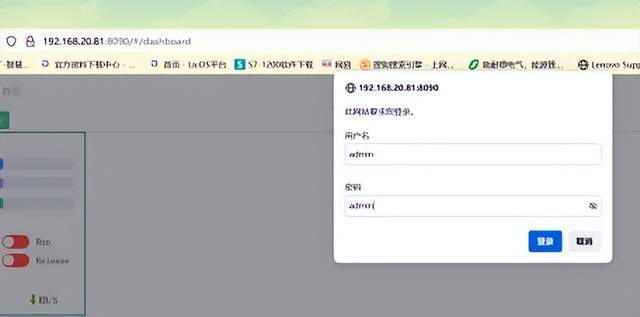

图 2 登录MC511后盾

1761901765204954

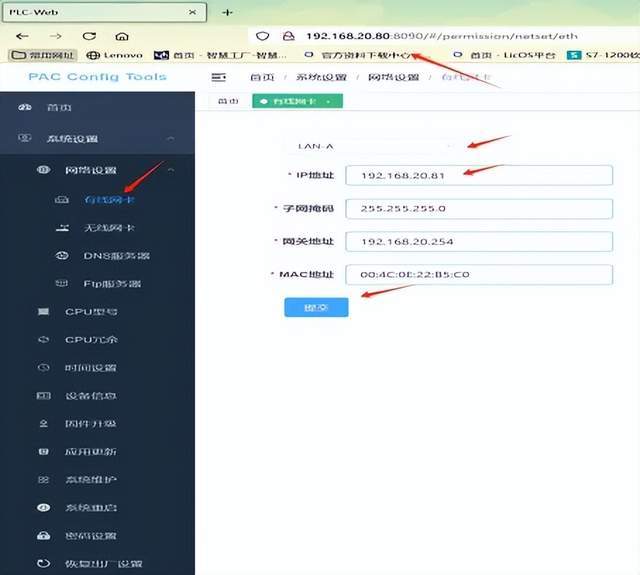

图 3 MC511批改IP设置

1. 设备登入在线

IP设置实现后,Smart Control可直接与PLC(EC203E和MC511)衔接、、、登录。如图 4所示。

1761901765214574

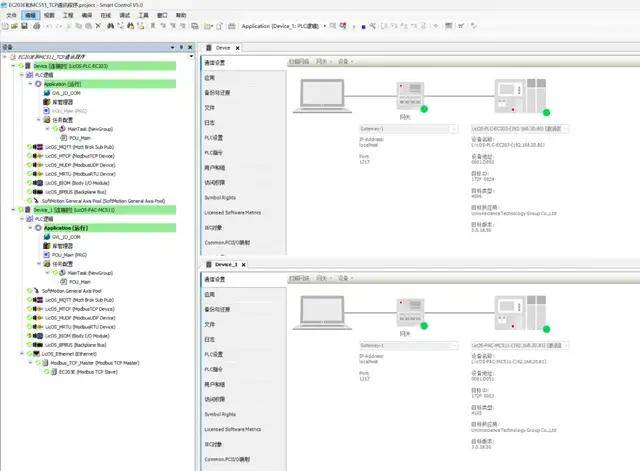

图 4 登入在线PLC

2. WEB端监控M区变量

如下图监控EC203E PLC的M区变量,如图 5所示。

1761901765846726

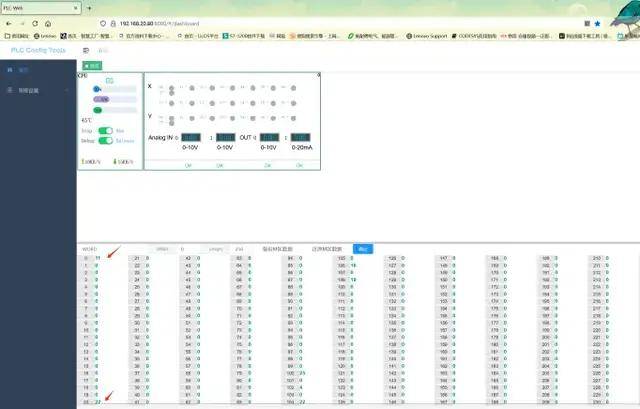

图 5 监控M区变量值

序成立

1.新建工程

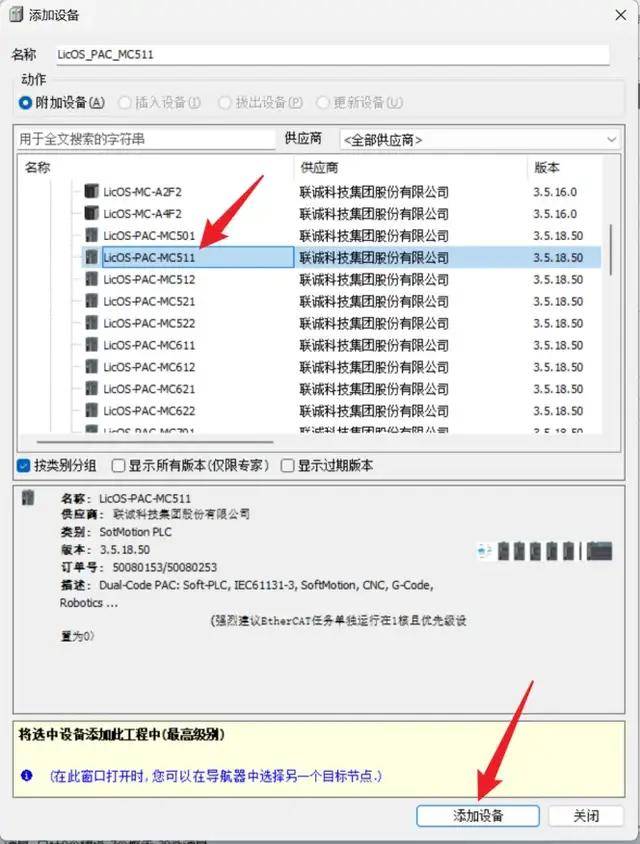

别离增长设备EC203和MC511。

1761901766382789

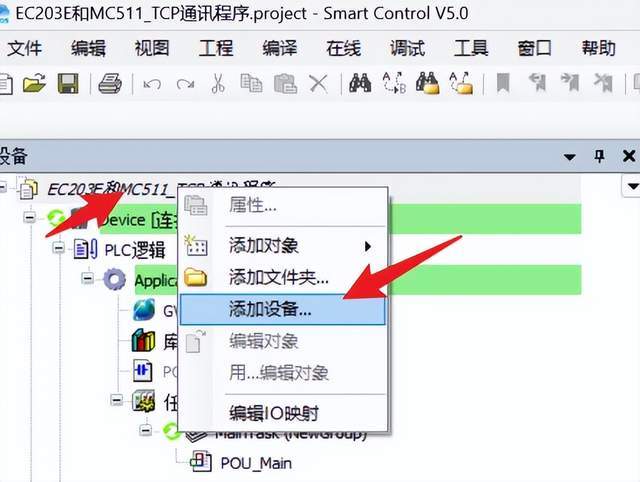

图 6 增长设备

1761901766114675

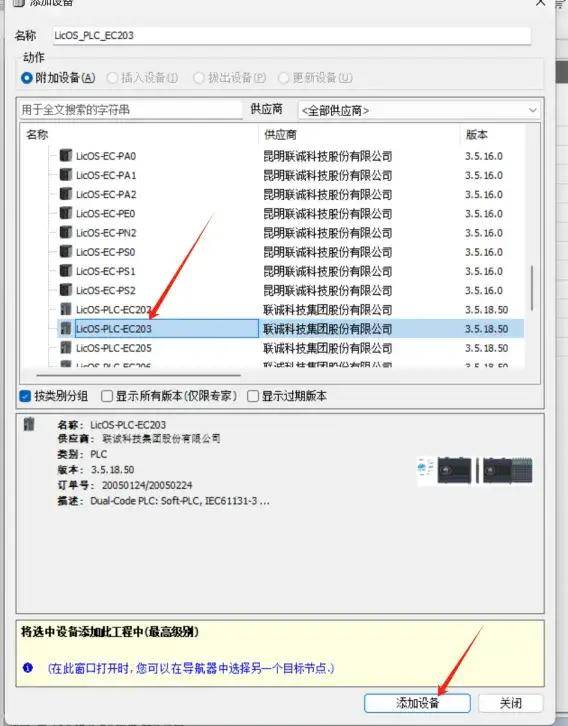

图 7 增长EC203

1761901766166193

图 8 工程设置

EC203和MC511右键Application别离按图9、、、10增长对象全局变量表GVL_IO_COM。

1761901767213701

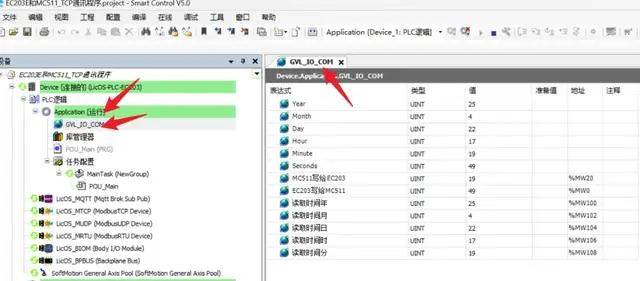

图 9 增长对象全局变量表

1761901767174681

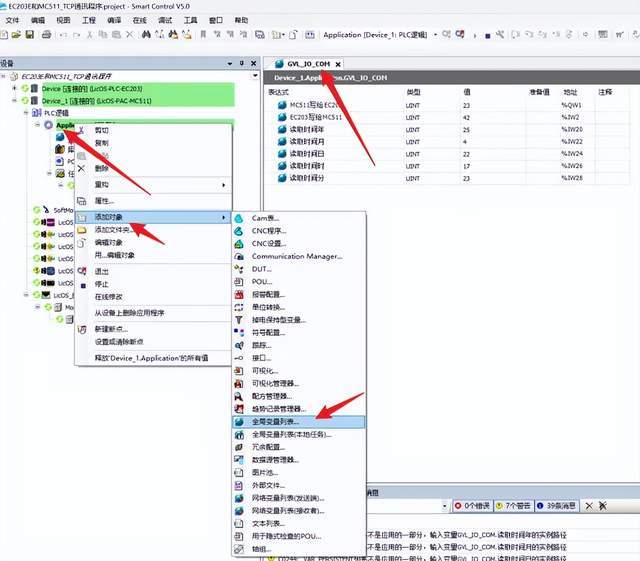

图 10 增长全局变量表

MC511设备右键增长网卡设备,如下图11所示流程。

1761901767149341

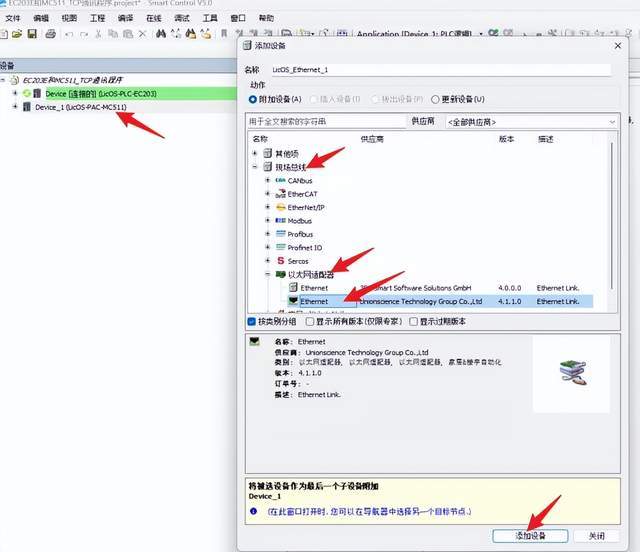

图 11 MC511增长以太网卡

2. 编纂好梯形图法式

按图12示意EC203,获取当前PLC功夫及将读秒数写给MC511。

1761901768104032

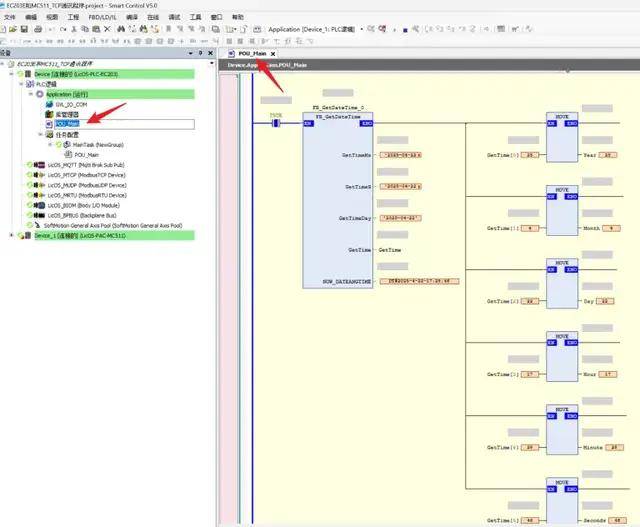

图 12 EC203 POU_Main法式成立

按图13示意MC511编纂好梯形图法式,将获取的分钟数写给EC203。

1761901768896738

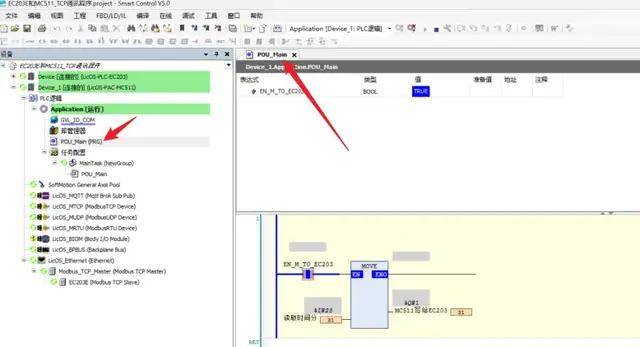

图 13 MC511 POU_Main法式成立

按图14、、、15示意MC511增长MODBUS TCP主站和从站,从站读写EC203 PLC。

1761901768160200

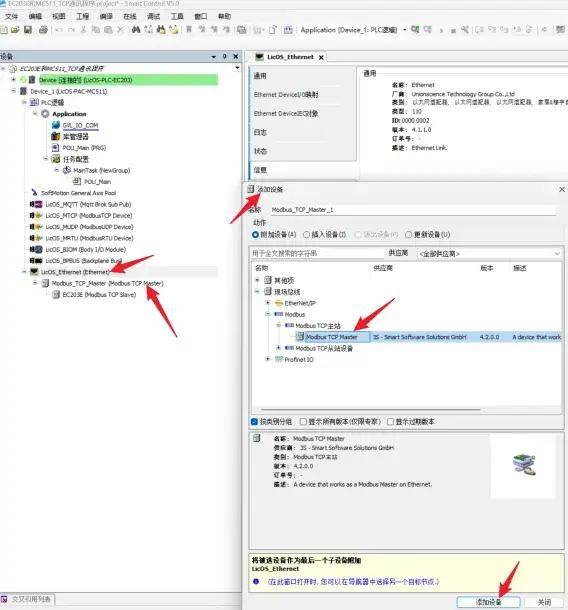

图 14 MC511 增长MODBUS通讯主站和从站(1)

1761901768176099

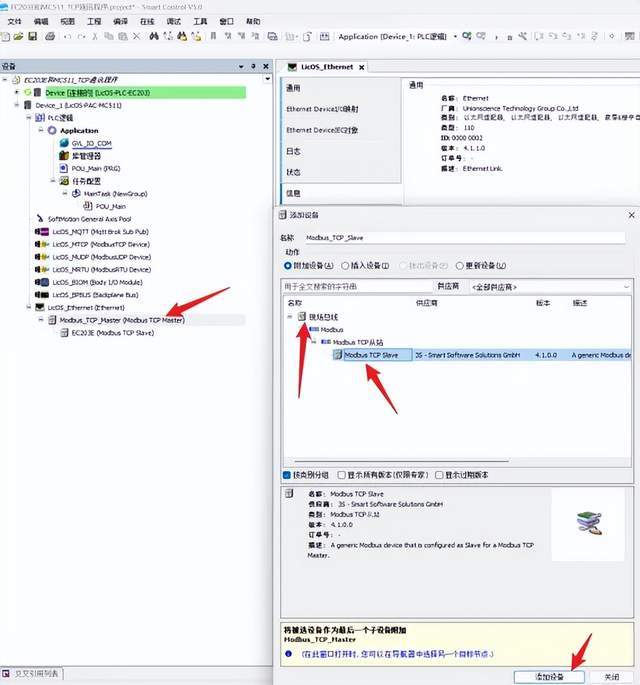

图 15 MC511 增长MODBUS通讯主站和从站(2)

按图16、、、17示意MC511从站配置好读写EC203E的通道。

1761901769205032

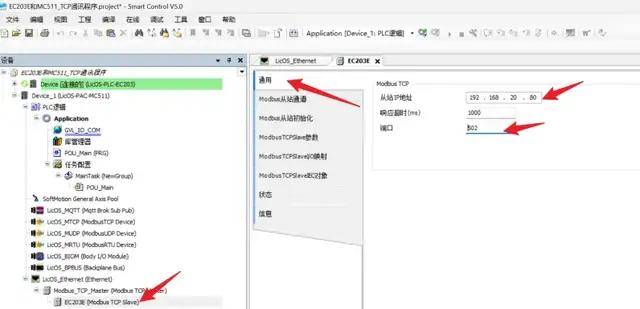

图 16 MC511 MODBUS_TCP从站通道配置(1)

1761901769380574

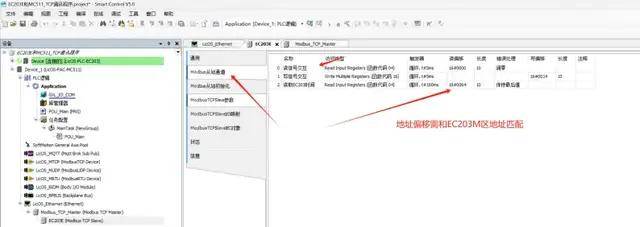

图 17 MC511 MODBUS_TCP从站通道配置(2)

按图18示意MC511主站配置MODBUS_TCP通判决联后是否自动重连。

1761901769148178

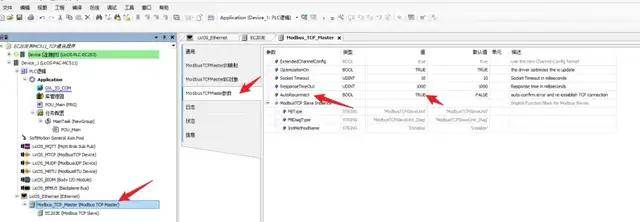

图 18 MC511 MODBUS_TCP通讯中断后自动重连

1761901770197468

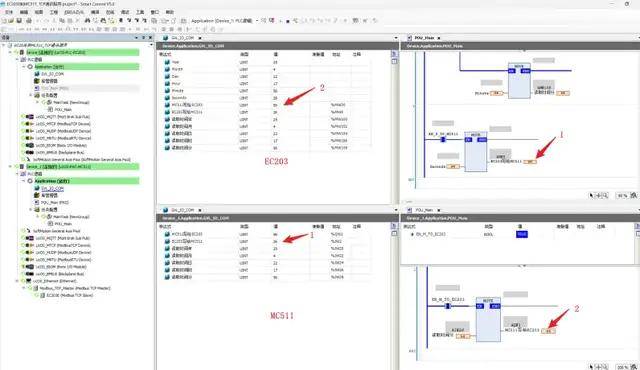

图 19 MC511和EC203 MODBUS_TCP通讯正常

正常下载法式至EC203和MC511后,如图19写和读值会同步更新。

通过以上步骤,可急剧把握LicOS PLC/PAC节制器间的Modbus TCP通讯配置步骤。

在现实工程中,这种通讯方式可宽泛利用于设备监控、、、数据采集、、、协同节制等场景,为智能制作系统提供矫捷而靠得住的解决规划。

如有进一步技术问题,可接见js3845金沙线路科技官方网站(/)或通过官方技术支持渠道征询。
