在工业自动化领域，PLC（可编程逻辑节制器）作为主题设备，其网络通讯的不变性和靠得住性至关重要 ！ ！！！ ！！１疚慕咛褰樯苋艉卧诨贚icOS PLC中使用Smart Control软件进行Ping号令操作，以检测PLC与其他网络设备之间的通讯状态 ！ ！！！ ！！
什么是Ping号令？

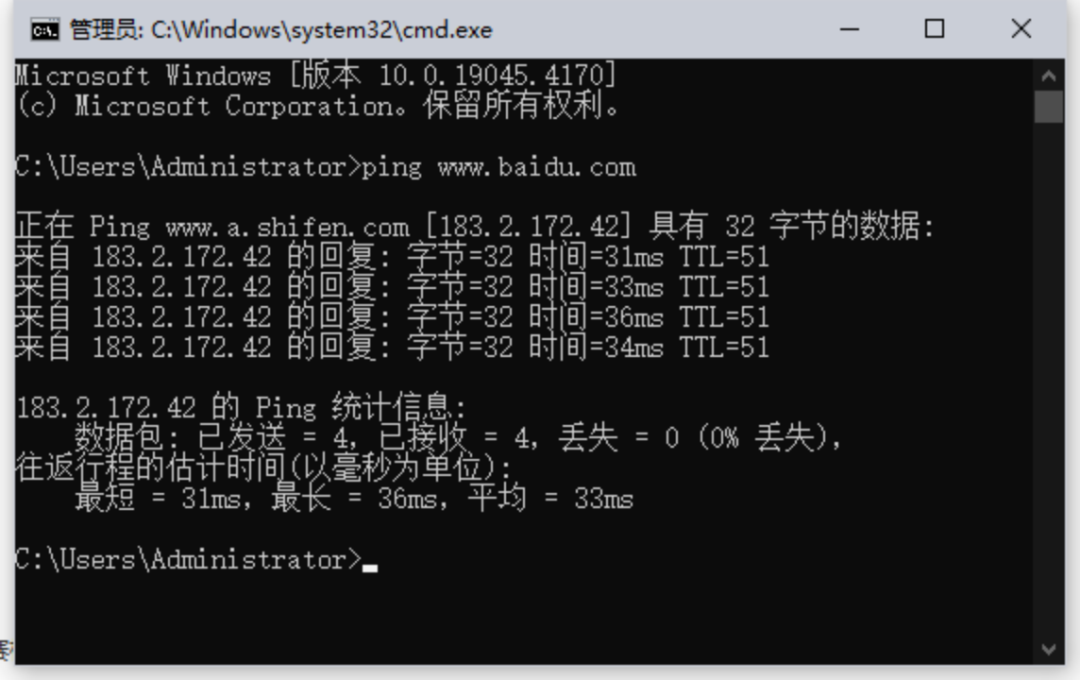

Ping号令是一种宽泛利用于电脑网络的工具，存在于Windows、、Unix和Linux系统中 ！ ！！！ ！！Ｋぷ髟赥CP/IP网络系统结构的利用层，通过向特定主张主机发送ICMP（Internet Control Message Protocol）Echo要求报文，测试指标主机是否可达及其状态 ！ ！！！ ！！ing号令可能援手用户分析和判定网络故障，是网络调试中不成或缺的工具 ！ ！！！ ！！
LicOS PLC 进行Ping号令使用
Smart Control作为LicOS PLC的编程调试软件，支持在PLC调试阶段使用Ping号令，以检测PLC与其他网络站点的数据可达性 ！ ！！！ ！！Ｕ庖恢澳茉谕绲魇院凸收吓挪橹杏任匾 ！ ！！！ ！！
使用场景

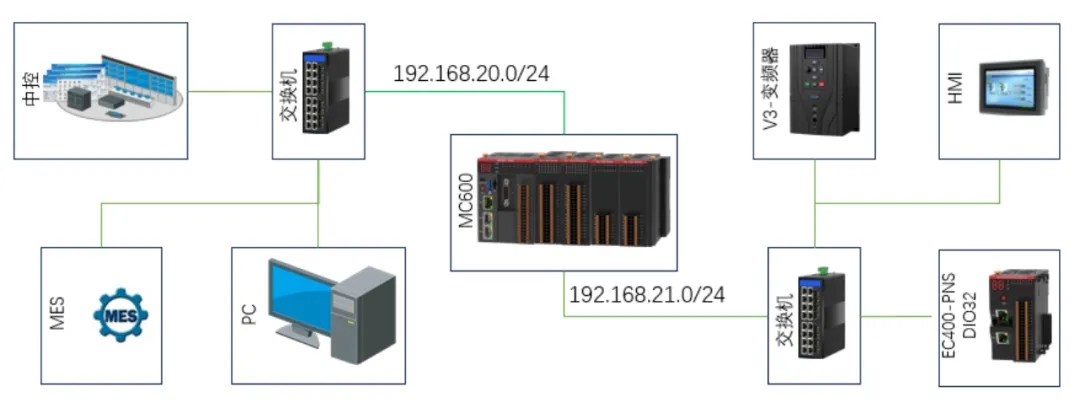

在现实项目中，PLC通常作为网络中介衔接分歧网段的设备 ！ ！！！ ！！＠，PLC通过LAN1与上层网络及上位治理平台通讯，通过LAN2与前端执行设备通过现场总线（如ModBus TCP、、Profinet、、EtherNet等）通讯 ！ ！！！ ！！５绷礁鐾缁肪炒τ诜制缤问，PLC必要确保与各设备的网络连通性 ！ ！！！ ！！４耸，Ping号令的使用显得尤为关键 ！ ！！！ ！！
以下为使用步骤：
一、、库文件增长
SysSockPing职能块属于SysSocket职能库 ！ ！！！ ！！２僮髁鞒倘缦：

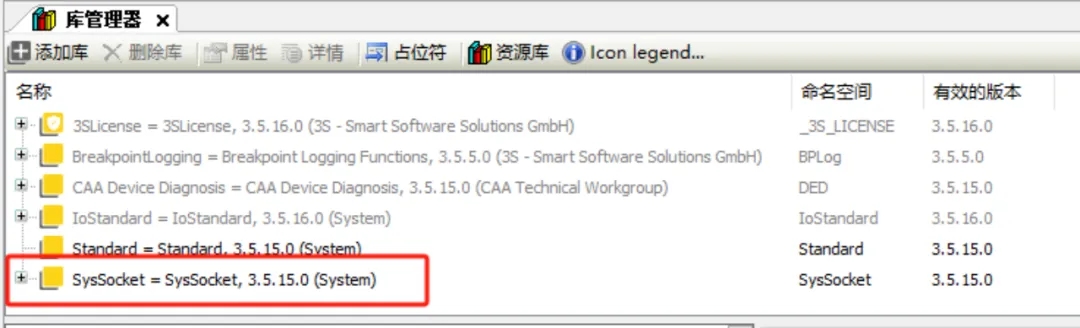

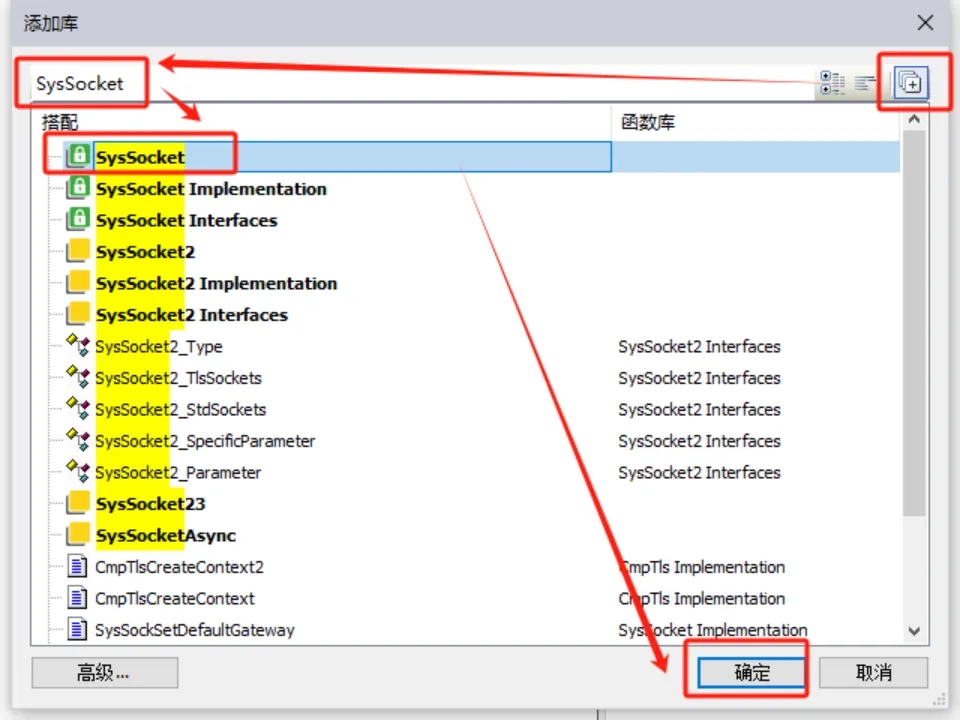

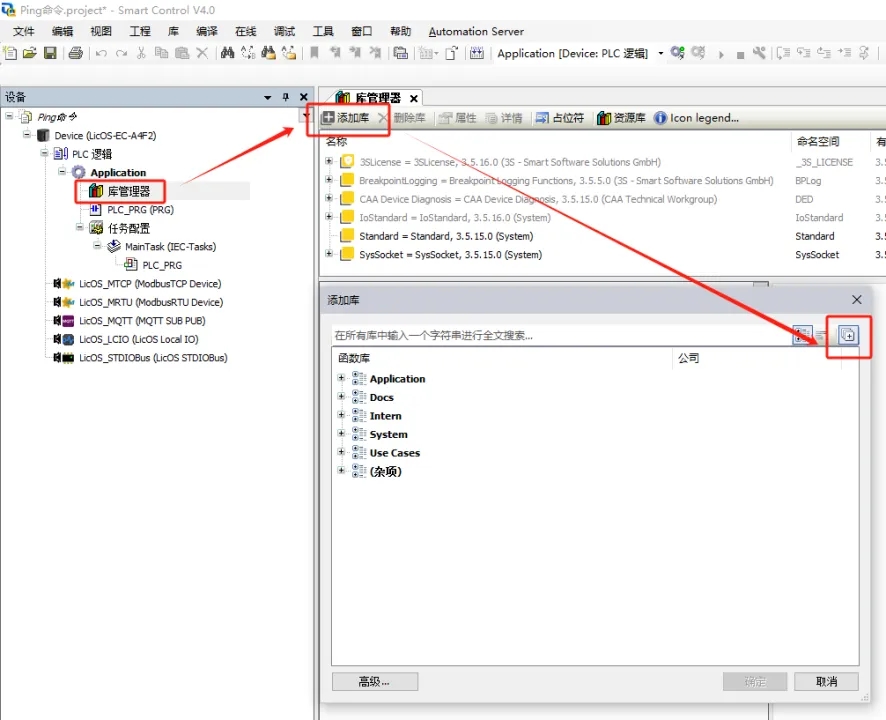

双击库治理器—增长库—显示高级库—搜索SysSocket—确定
二、、解读函数职能块
01. 函数块

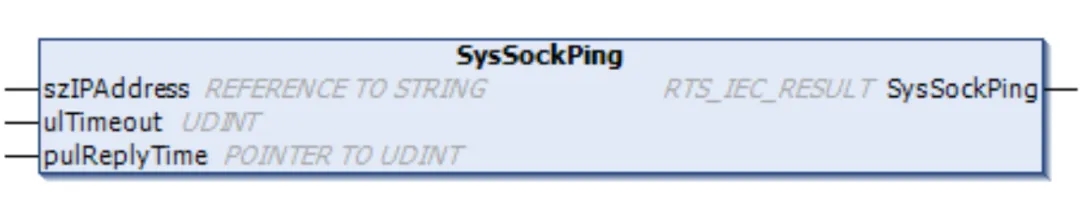

SysSockPing函数职能块如下图所示：
02. 函数块引脚界说

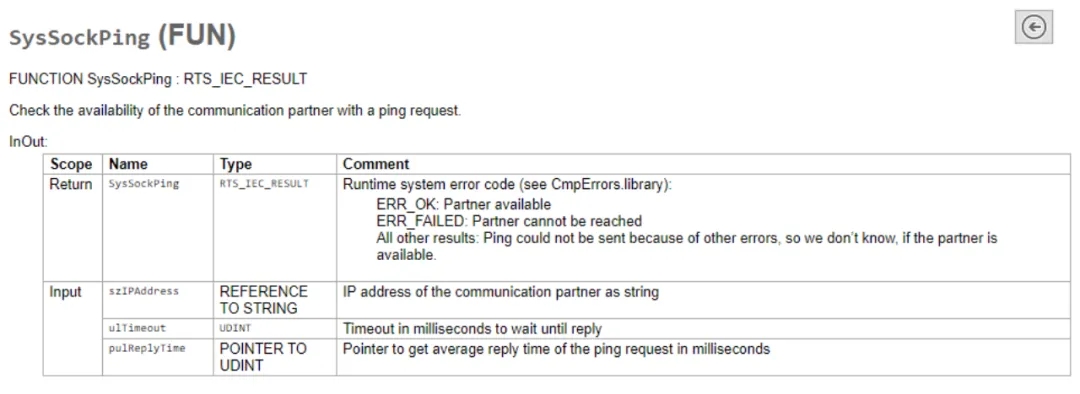

SysSockPing函数职能块引脚界说如下图所示：
SysSockPing: 函数返回数据，显示与其他通讯同伴的通讯成立了局 ！ ！！！ ！！
szIPAddress：以字符串大局暗示的通讯同伴的IP地址 ！ ！！！ ！！
ulTimeout：期待回答的超不断间，以毫秒为单元 ！ ！！！ ！！
pulReplyTime：指针以获取ping要求的均匀响应功夫，以毫秒为单元 ！ ！！！ ！！
职能分析：
szIPAddress：输入通讯同伴的指标IP地址，体式为字符串，例如“192.168.20.80” ！ ！！！ ！！
ulTimeout：设置期待回答的超不断间（单元：毫秒） ！ ！！！ ！！８弥挡荒芪0，且应凭据现实网络质量合理设置，预防过小导致误判 ！ ！！！ ！！
pulReplyTime：通过指针反馈Ping要求的均匀响应功夫（单元：毫秒） ！ ！！！ ！！Ｈ羰瞧渲档扔趗lTimeout，注明通讯已断开 ！ ！！！ ！！
SysSockPing返回值：返回0暗示通讯正常，其他值暗示通讯失败 ！ ！！！ ！！
三、、函数块的使用例程
01. LD
1、、界说有关变量 ！ ！！！ ！！
PROGRAM PLC_PRG
VAR
str_szIPAddress : STRING ;
udi_ulTimeout : TIME;
udi_pulReplyTime : UDINT;
bTrigger : BOOL;//执行
bResult :UDINT ;//了局
END_VAR

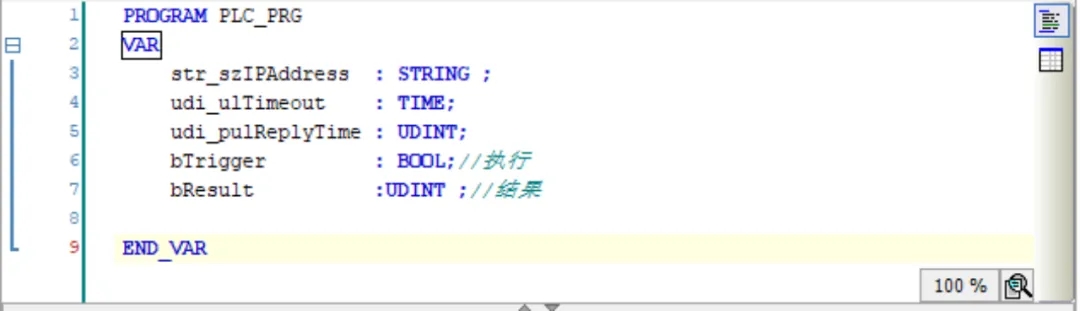

如下图所示：
2、、函数挪用
如下图所示：
例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、、LAN2 IP地址为192.168.21.80/24，LAN3 IP地址为192.168.22.80/24，与其成立通讯的PLC2 IP地址为192.168.21.20/24，PLC2与PLC1的LAN2衔接，调试PC IP地址为192.168.20.254/24，PC与PLC1的LAN1衔接 ！ ！！！ ！！
法式测试如下图所示 ！ ！！！ ！！

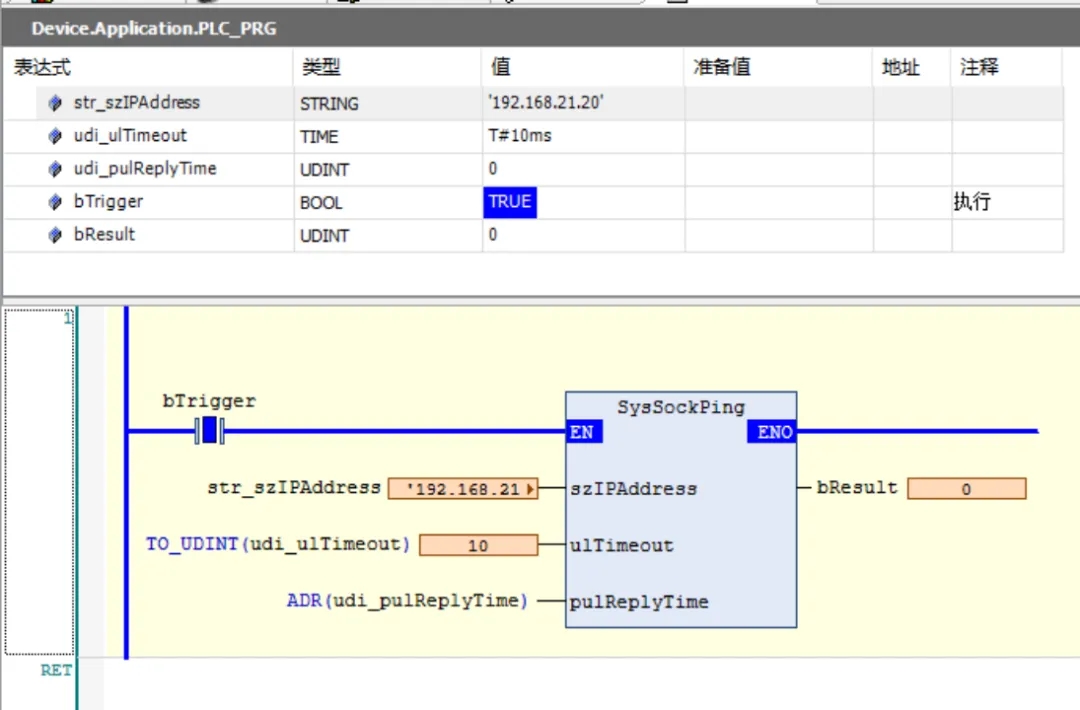

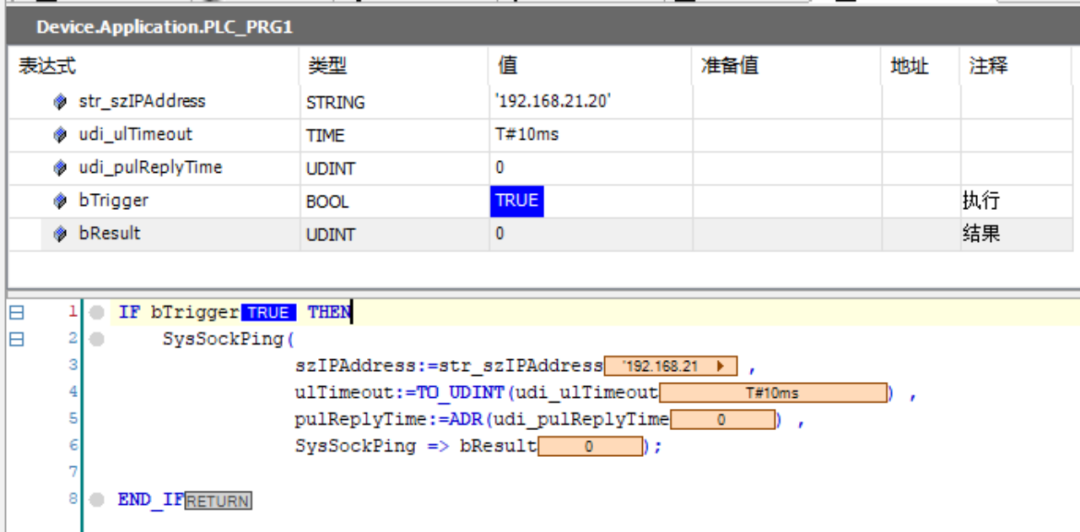

可见设定的ulTimeout为10ms，函数执行返回了局为0，均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优 ！ ！！！ ！！
而下图所示则批注通讯失败：

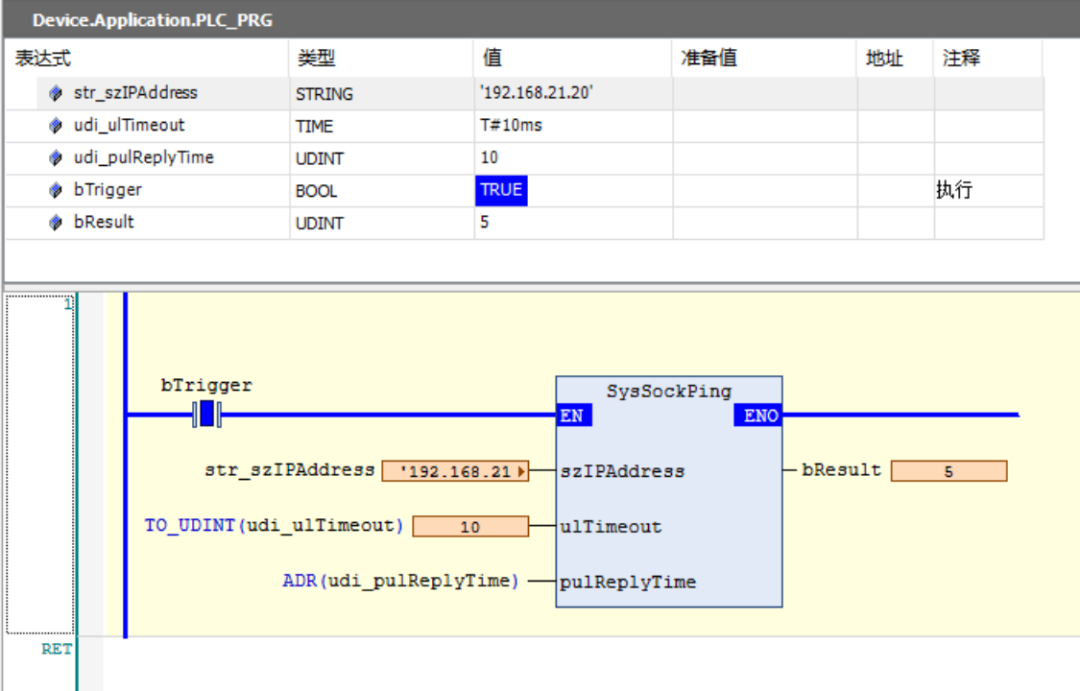

可见设定的ulTimeout为10ms，函数执行返回了局为5，均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败 ！ ！！！ ！！
02. ST
1.界说有关变量 ！ ！！！ ！！
PROGRAM PLC_PRG
VAR
str_szIPAddress : STRING ;
udi_ulTimeout : TIME;
udi_pulReplyTime : UDINT;
bTrigger : BOOL;//执行
bResult : UDINT ;//了局
END_VAR

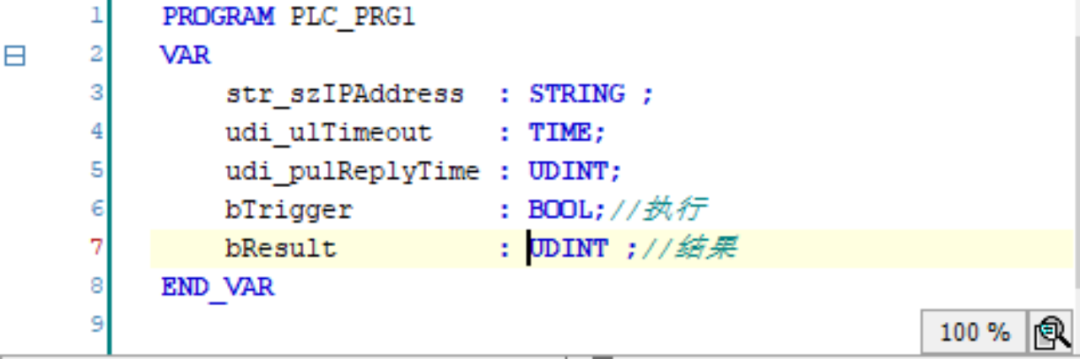

如下图所示：
2、、函数挪用

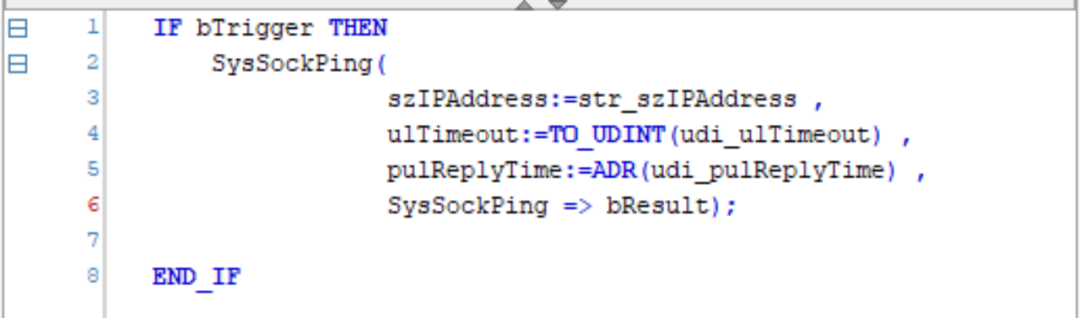

如下图所示：
3.在线测试
例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、、LAN2 IP地址为192.168.21.80/24，LAN3 IP地址为192.168.22.80/24，与其成立通讯的PLC2 IP地址为192.168.21.20/24，PLC2与PLC1的LAN2衔接，调试PC IP地址为192.168.20.254/24，PC与PLC1的LAN1衔接 ！ ！！！ ！！
法式测试下图所示：
可见设定的ulTimeout为10ms，函数执行返回了局为0，均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优 ！ ！！！ ！！
而下图所示则批注通讯失败：
可见设定的ulTimeout为10ms，函数执行返回了局为5，均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败 ！ ！！！ ！！
通过Smart Control软件在LicOS PLC中使用Ping号令，能够有效检测PLC与其他网络设备之间的通讯状态 ！ ！！！ ！！１疚木咛褰樯芰丝馕募的增长、、函数职能块的使用步骤以及具体的例程操作 ！ ！！！ ！！Ｔ谙质道弥，工程师能够凭据本文的领导，急剧诊断和解决PLC网络通讯问题，提高工业自动化系统的不变性和靠得住性 ！ ！！！ ！！
