在PLC/PAC项主张现场调试中
，，，速度、、地位、、状态字等关键变量往往“一闪而过”
，，，肉眼难以捉拿。。。js3845金沙线路科技Smart Control 集成在LicOS PLC/PAC中的“跟踪采样（Trace）”职能
，，，能够把这些变量随功夫的齐全变动过程纪录下来
，，，并以文本大局导出
，，，极大处所便了故障定位、、机能优化与数据后处置。。。

本文将手把手带您实现一次齐全的跟踪采样工作。。。

1.新建采样跟踪

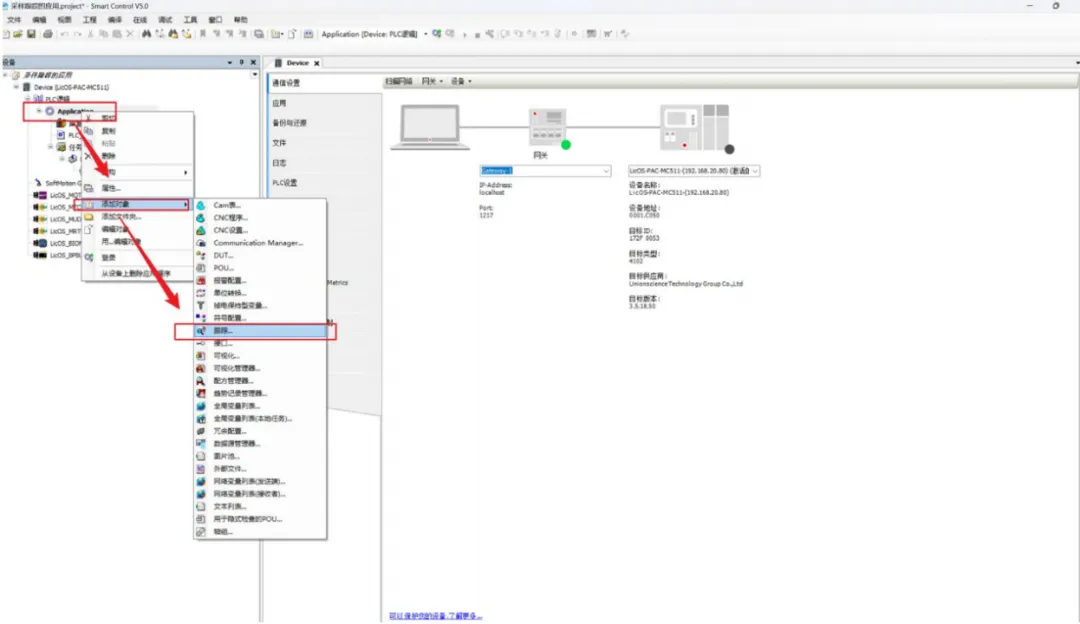

1.鼠标放在利用(Application)点右键打开下拉菜单
，，，在菜单当选中增长对象
，，，并按导向引出的菜单找到“Trace”并按鼠标左键确认
，，，如下图所示。。。

2.确认跟踪后
，，，会弹出如下对话框
，，，在如下对话框中
，，，填写跟踪的名称
，，，好比“Trace”
，，，如下图所示
，，，而后选择跟踪纪录的工作
，，，点击“增长”确认新建跟踪配置文件。。。

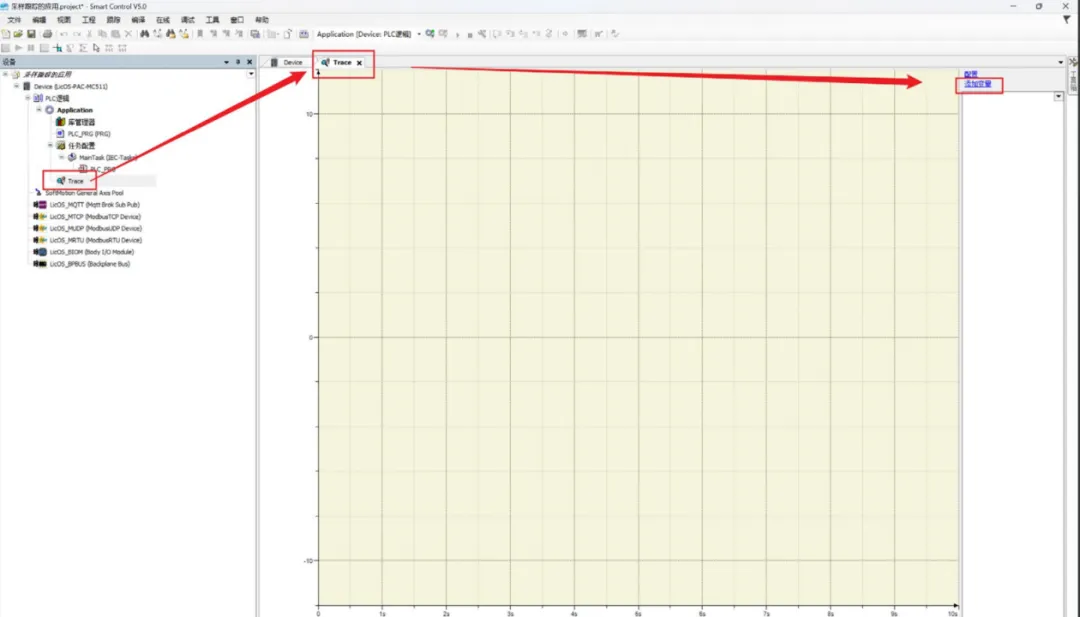

点击增长后会新增下图所示
，，，跟踪窗口

3.配置要纪录的变量
，，，打开跟踪配置窗口后

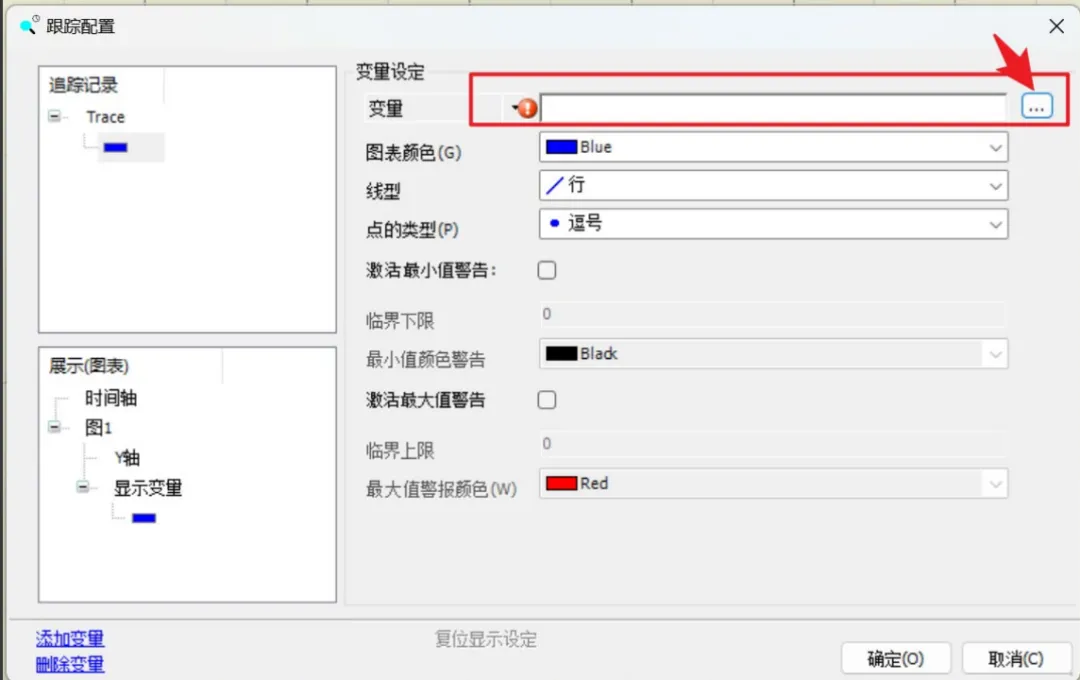

，，，选择“增长变量”能够进行跟踪变量的增长
，，，将如下图所示。。。

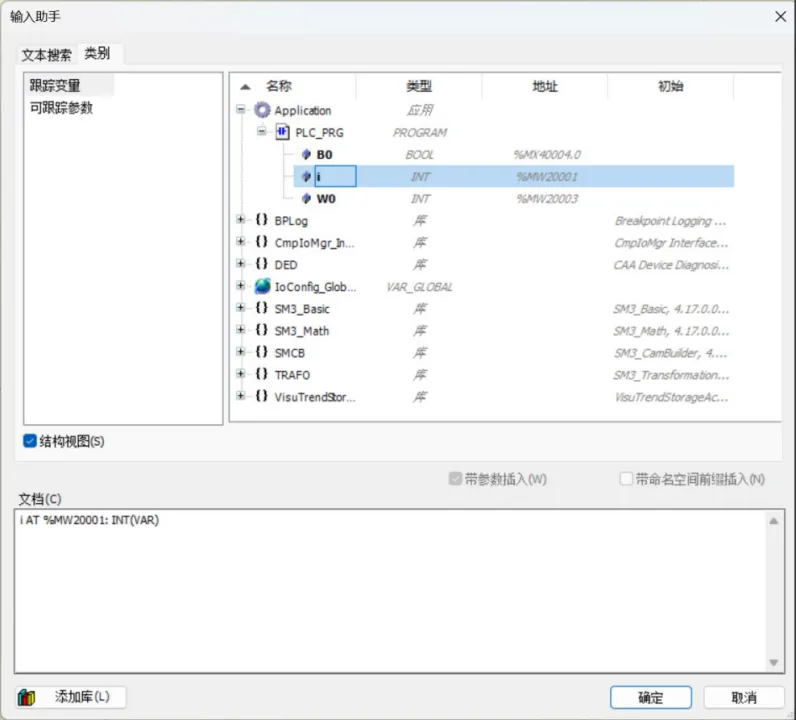

弹出输入助手后
，，，在其当选择要监控的变量
，，，设置实现后点击确定。。。

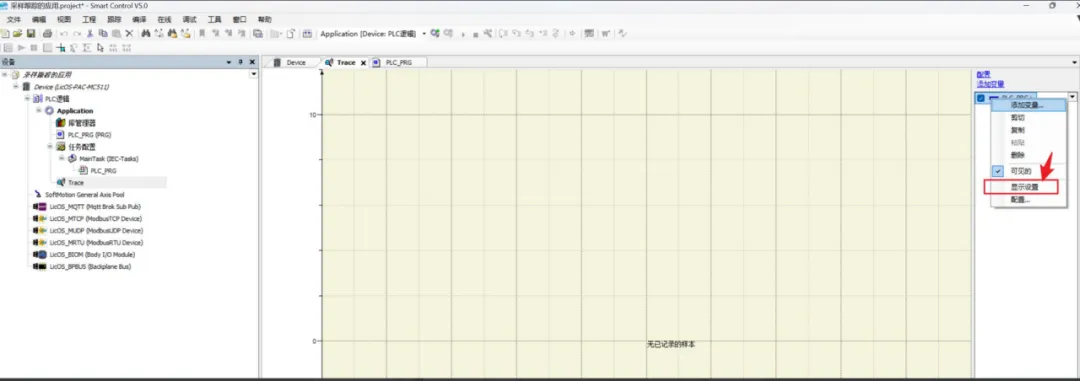

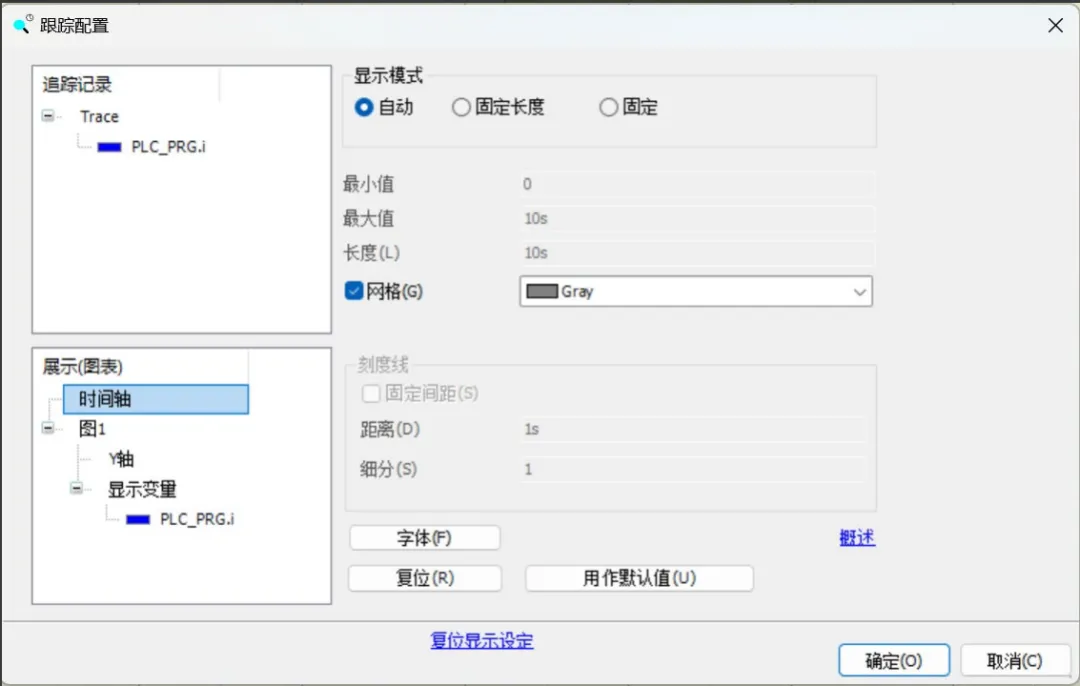

下图点击“显示”,能编纂曲线的X轴和Y轴的长度和网络。。。

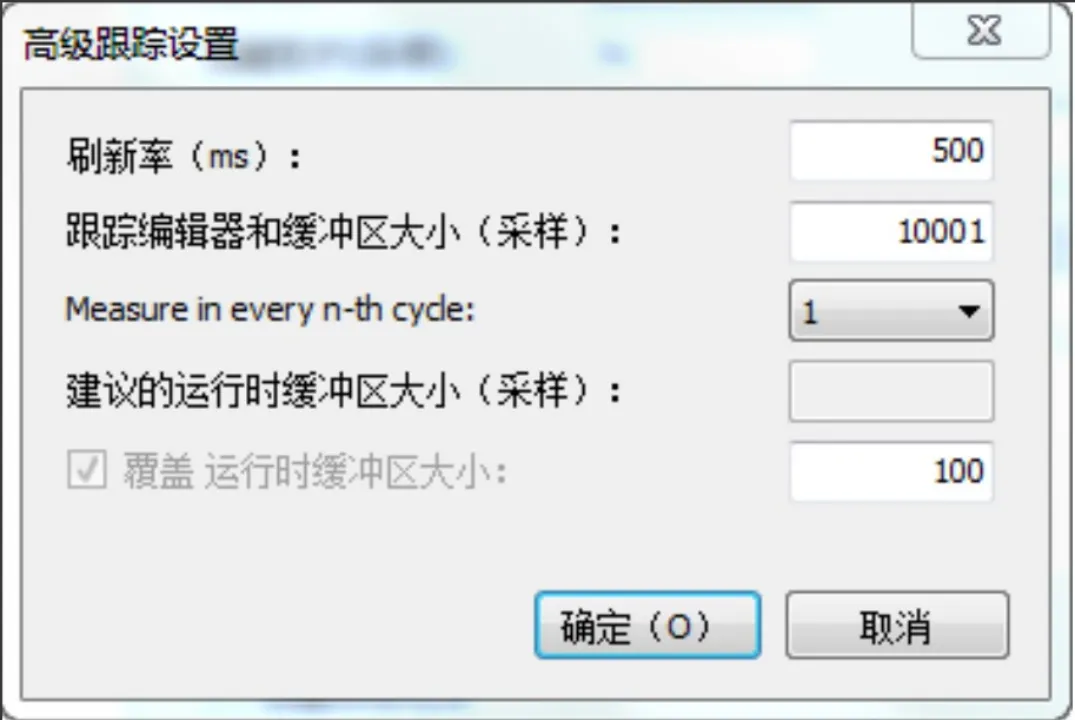

能够对跟踪进行高级设定
，，，其中能够设定曲线的刷新率和采样缓冲区的巨细。。。

2.触发纪录

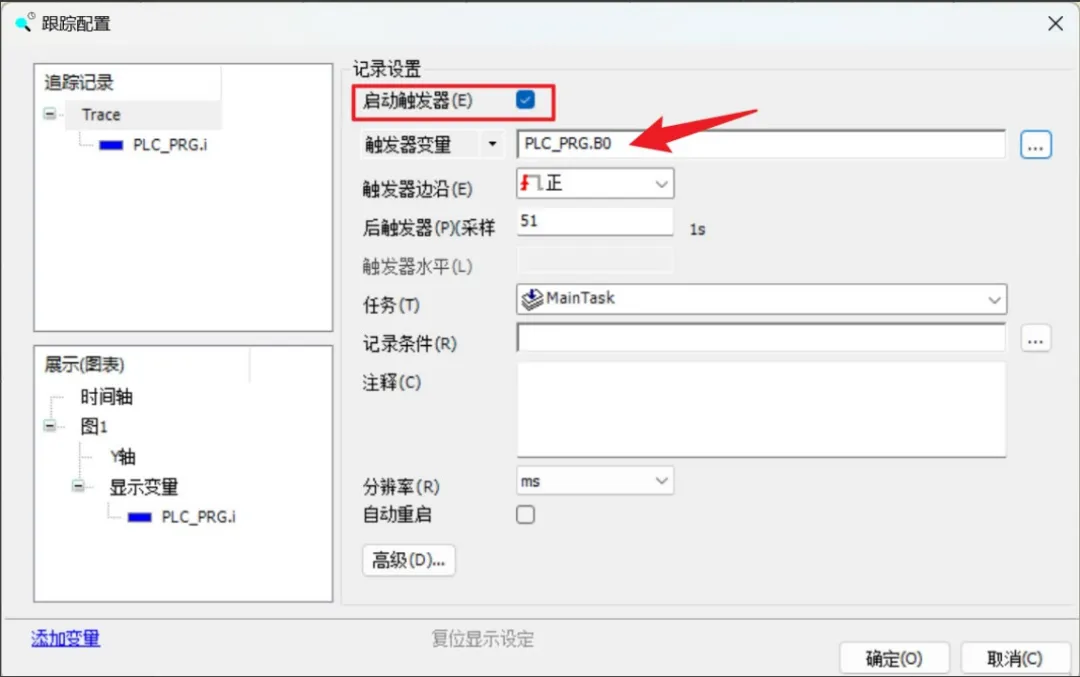

在跟踪配置表中能够填写触发变量。。。

各配置项目界说如下:触发变量:该职能是可选的
，，，他与其他一些前提共同决定了跟踪的功夫领域。。。该变量可所以一个布尔变量、、一个表白式或一个仿照变量,也能够输入枚举变量或属性变量。。。当该变量满足了界说的值。。。该值凭据“触发边缘”类型来决定
，，，跟踪将在采样一段功夫后终场。。。

该采样功夫段由“地位”的百分比来决定。。。也就是说一旦触发变量变为真或满足某一特定值
，，，跟踪 将持续一段界说好的周期。。。

触发沿:

无:无触发。。。

正向:布尔型触发变量的上升沿
，，，或仿照触发变量增大至“触发水平”值时触发。。。

负向:布尔型触发变量的降落沿
，，，或仿照触发变量削减至“触发水平”值时触发。。。

后触发(P)(采样):触发事务产生后
，，，要纪录跟踪变量的丈量值百分比。。。例如
，，，若是在这里输入25
，，，则当触发事务产生时
，，，其之前显示的是丈量值的 25% 的数据
，，，其之后显示的是丈量值的75% 的数据
，，，而后跟踪终止。。。若是但愿已产生触发事务
，，，就起头跟踪
，，，则必要填入100。。。

触发水平:当使用仿照量作为触发变量
，，，在此处界说该变量为几多时产生触发事务。。？？Ｄ芄恢苯邮淙胍桓鍪
，，，或用变量界说该数值。。。默认值为空。。。

工作:在可用的工作列表中进行选择
，，，该工作被执行后从中读取出跟踪变量的值。。。

纪录前提:此处可输入一个布尔变量、、一个数值或一个布尔表白式。。。如该前提为真
，，，则启动跟踪采样。。。若此处没有任何输入
，，，则鄙人载跟踪配置并且利用起头运行后
，，，立即起头跟踪纪录。。。

注解:在此输入有关当前纪录的注解文本。。。

3.数据保留

数据采集完后

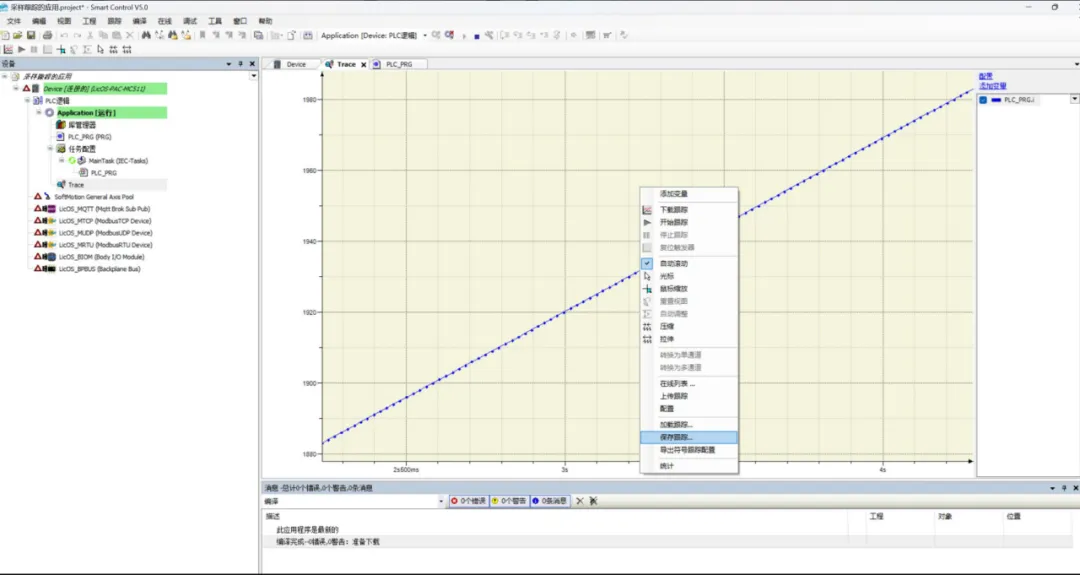

，，，选择“保留跟踪”选项对数据进行本地保留
，，，方便今后对数据进行分析。。。

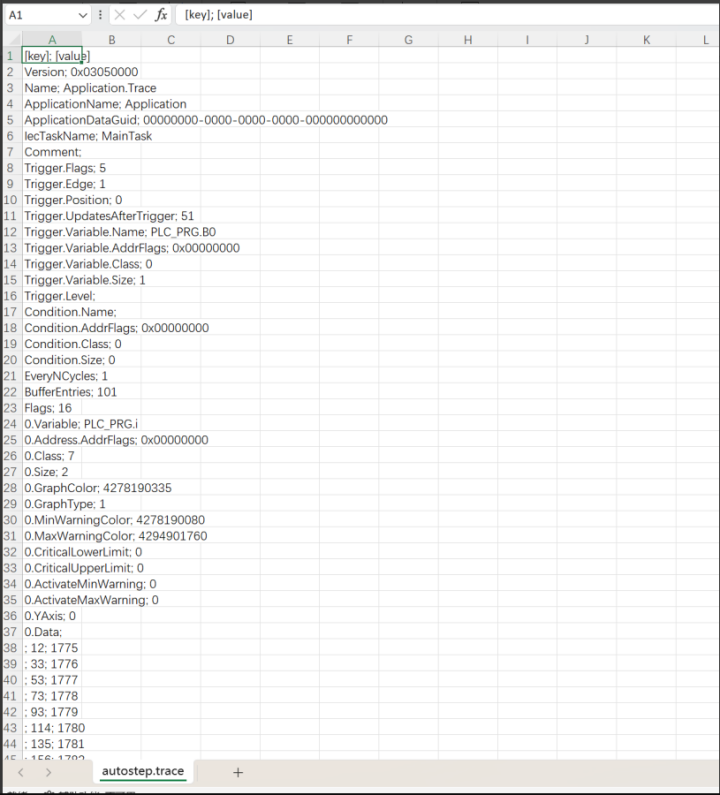

保留的体式可以为“trace”或“txt”或“.csv”后缀。。。如“图 增长光标监控汗青数据”所示
，，，是将文件保留为“.csv”文档使用MicroSoft Exce打开
，，，在xcel中做一些数据的分列宰割
，，，既能够看到如下图中的成效。。。保留的数据的配有功夫戳、、变量名及具体数据。。。

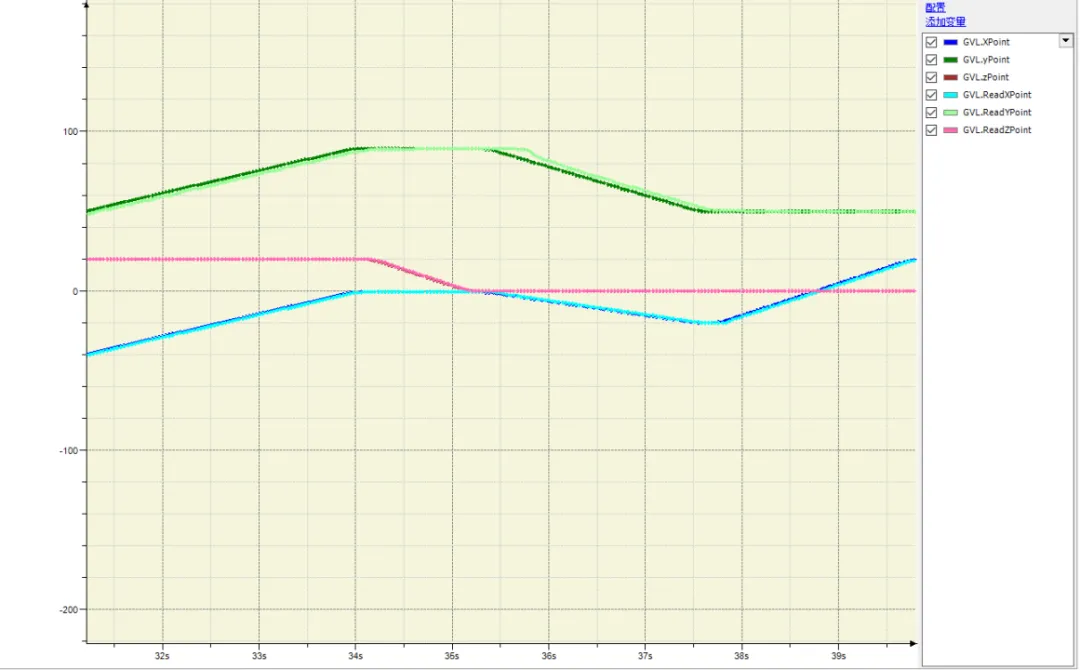

通过增长光标能够最多追加2条监控轴查看跟踪变量的汗青数据做比力分析。。。

Smart Control基于LicOS PLC/PAC的跟踪采样职能为工业自动化调试和诊断提供了壮大的支持。。。通过本教程的步骤
，，，用户能够轻松配置跟踪工作、、设置触发前提
，，，并高效分析数据。。。这一职能不仅提升了调试效能
，，，还为系统优化和故障排查提供了靠得住的数据凭据。。。

如需进一步援手
，，，请联系js3845金沙线路。。。
