在工业现场,,,有大量设备依赖 RS-485等传统串行通讯方式运行。。但随着系统规模扩大、布线距离拉长、设备必要统一纳入网络平台治理,,,仅靠物理串口往往左支右绌——串口数量不及、布线距离受限、跨网段接见难题。。因而,,,越来越多企业但愿让“串口设备具备网络能力”,,,无需更换硬件,,,也无需复杂刷新。。
串口网络透传正是LicOS PLC/PAC 提供的一项高效解决规划。。其主题作用是::把串口数据“原封不动”地通过PLC的以太网口转发出去,,,让上位机、SCADA或服务器像接见网络设备一样接见正本只有串口的仪表或传感器。。
使用场景注明
硬件
LicOS-PLC-EC412 节制器
RS-485 温湿度传感器
开关电源 LRS-75-24
一台PC电脑
软件
Smart Control V5.0(工程配置)
Modbus Toolkit V4.2.2(Modbus工具)

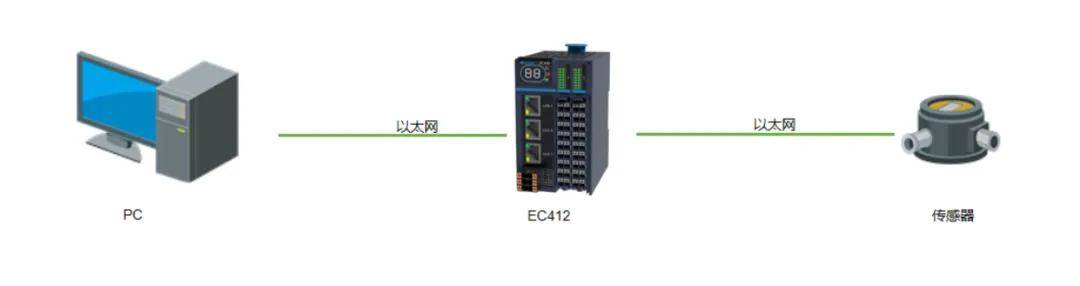

图 1 网络拓扑
传感器与PLC的通讯设置
这一步的作用是测试PLC通过串口是否成功读取485设备的数据,,,以下是具体操作步骤。。
Smart Control 工程中增长RS-485硬件组态

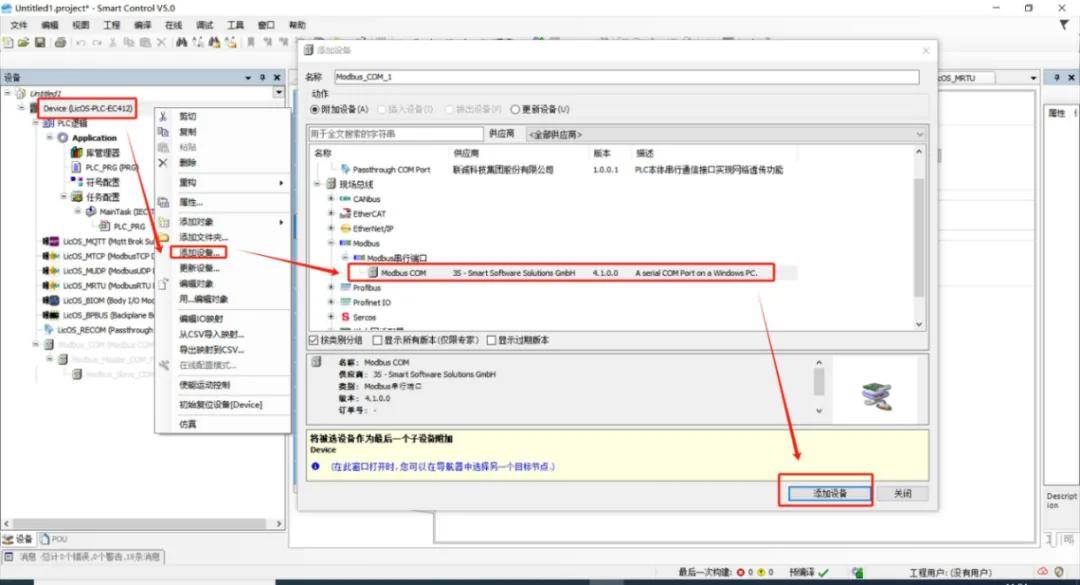

1.选中LicOS-PLC-EC412右键-增长设备-Modbus-Modbus串行端口-Modbus COM-增长设备。。

图2 增长串行端口

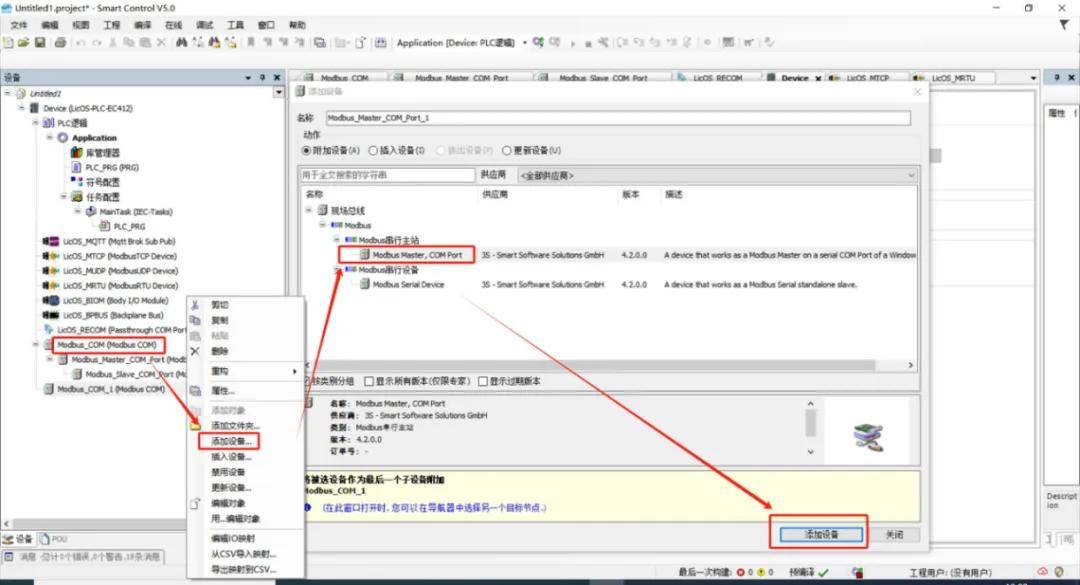

2.选中Modbus_COM 右键-增长设备-Modbus-Modbus串行主站-Modbus Master,COM Port-增长设备

图3 增长主站

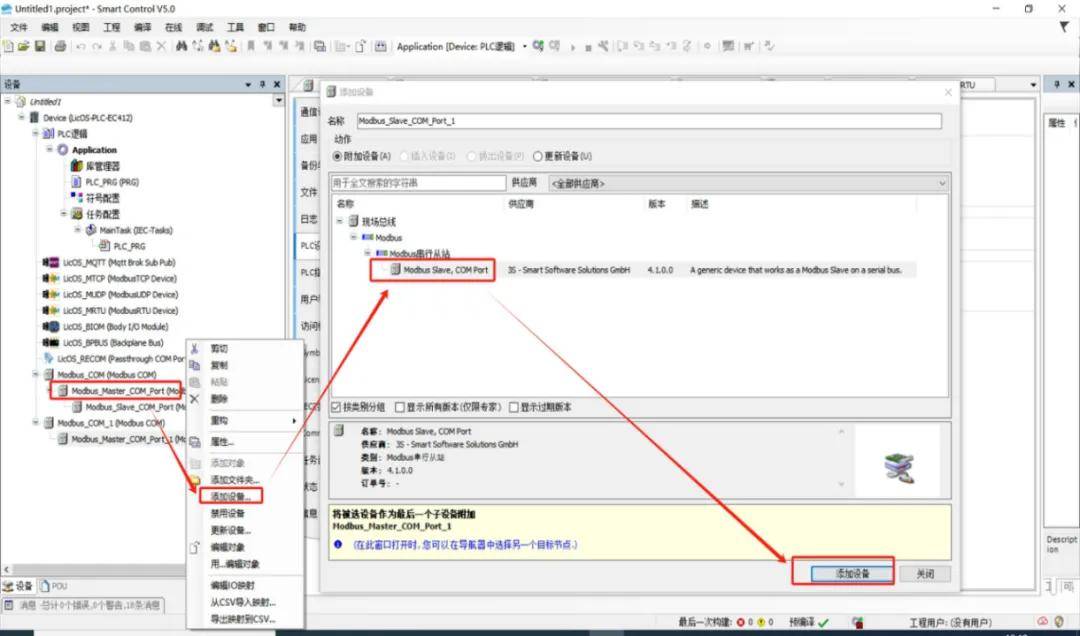

3. 选中Modbus_Master_COM_Port右键-增长设备-Modbus-Modbus串行从站-Modbus Slave,,,COM Port-增长设备。。

图4 增长从站

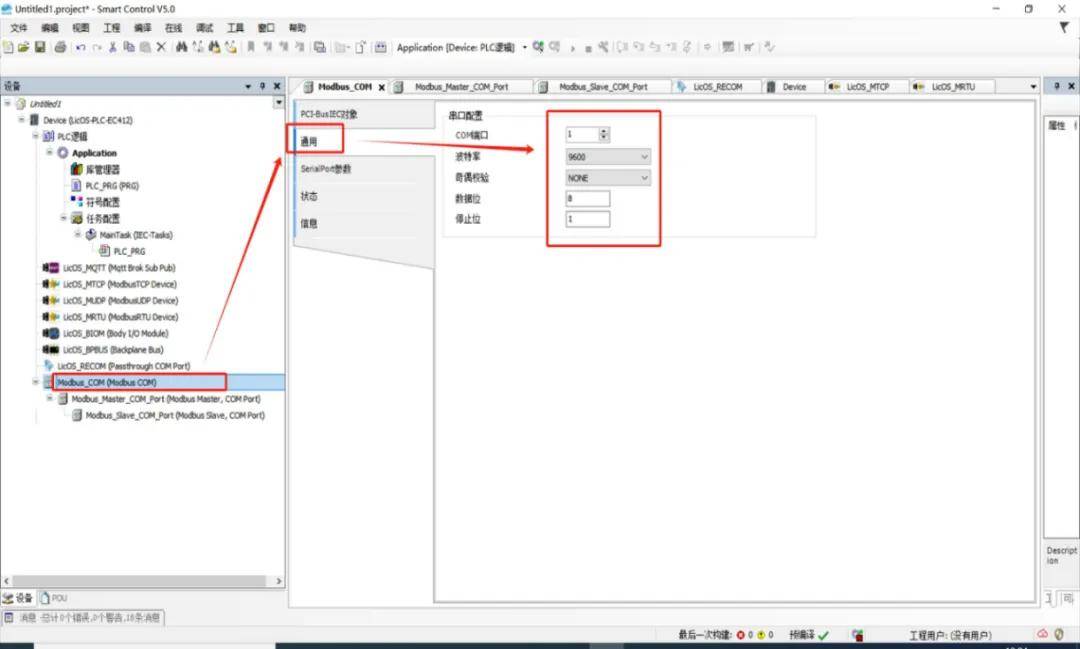

4. 双击Modbus_COM -通用-串口配置,,,填写外部485设备接的plc对应端口,,,本案例中使用的第一个com端口。。把稳这里波特率、奇偶效验、数据位、终场位要和外部使用的485设备一致。。

图5 串口配置

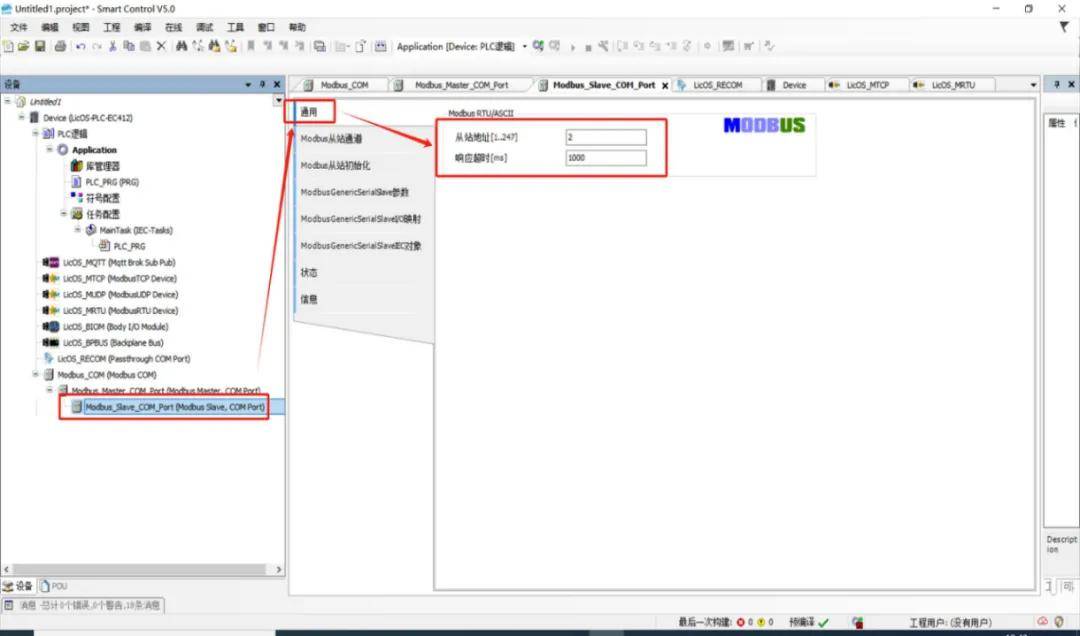

5. 双击左侧的 Modbus_Slave_COM_Port,,,通用中配置485从站地址,,,这里使用的是从站地址是2号,,,响应功夫1000ms。。

图6 从站地址配置

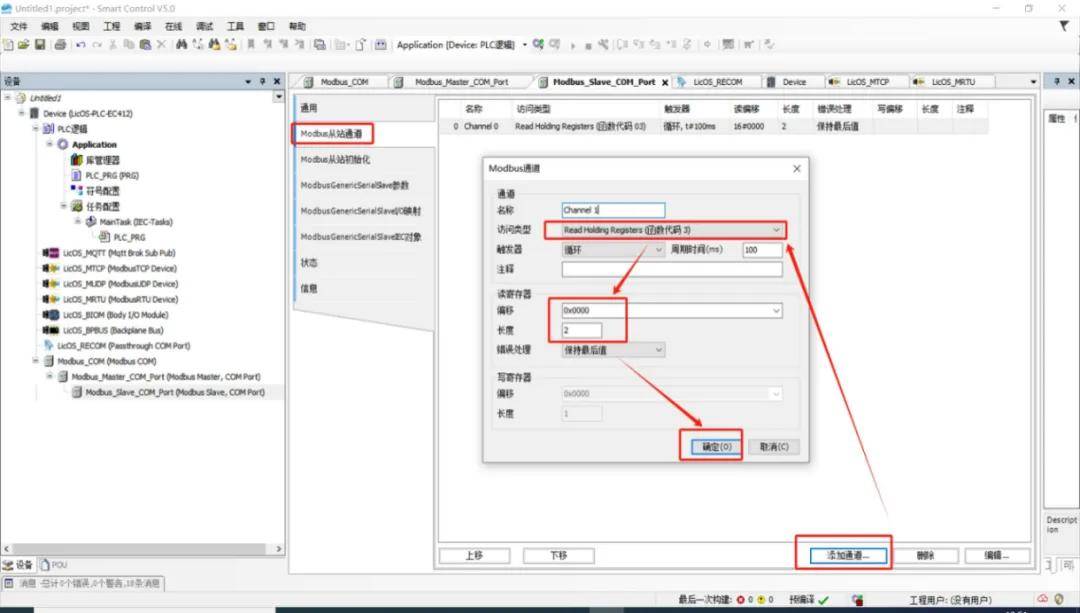

6. 点击Modbus从站通道,,,增长通道,,,选择接见类型(03只读),,,设置寄放器的偏移位和长度,,,本案例外部传感器设备数据类型长度位2字节,,,确定后通道增长成功。。

图7 增长数据通道

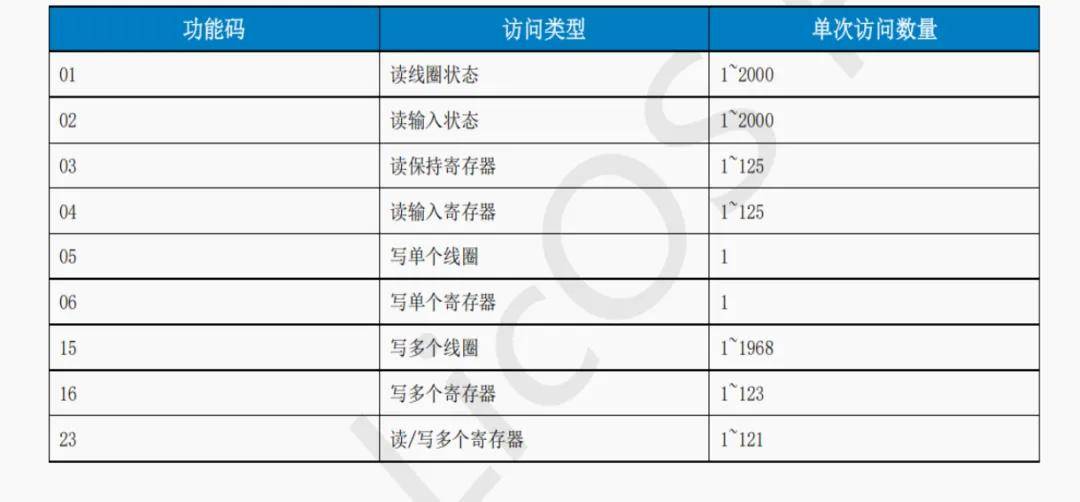

7. Modbus RTU 主站支持的 Modbus 职能码如下表所示.

图8 Modbus职能码

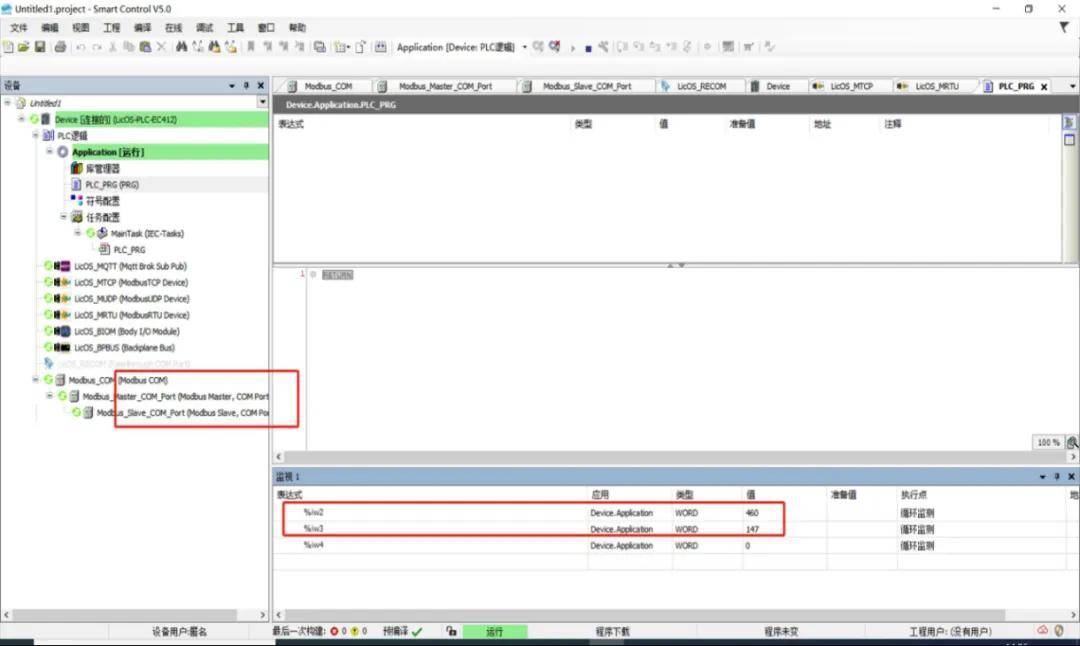

9. 登录并运行法式后,,,若是各个节点和衔接运行成功,,,三个节点前城市显示绿色的小图标;;若是出现感叹号,,,注明节点有诊断信息报警;;若是出现红色三角形图标,,,注明节点谬误。。

图9 在线检测
增长串口网络透传设备组态

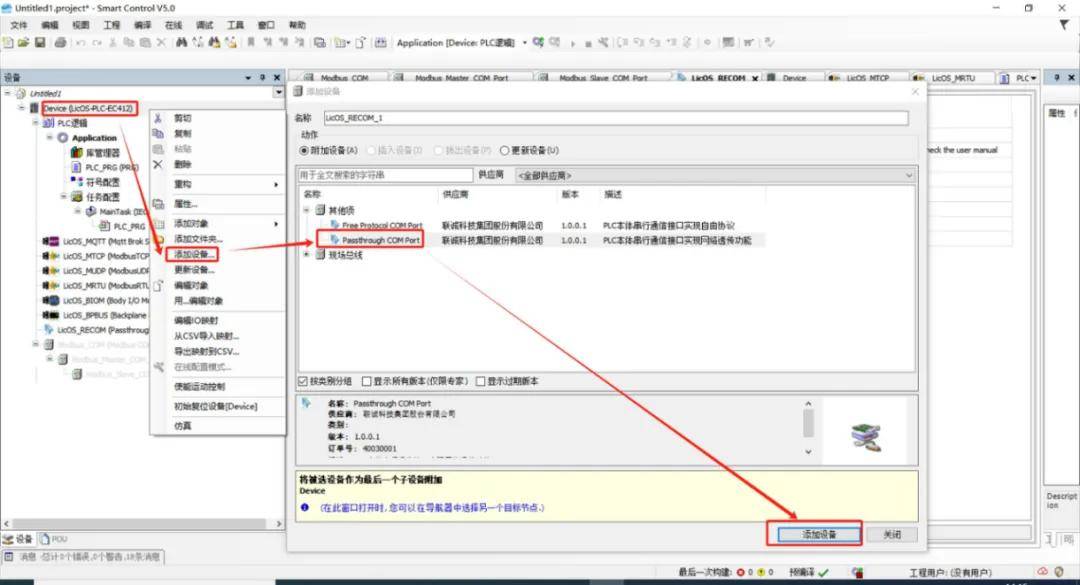

1. 在Smart Control中,,,右键LicOS-PLC-EC412,,,增长设备,,,在弹出的对话框当选择其他项中的Passthrough COM Port,,,点击增长设备。。

图10 增长串口透传

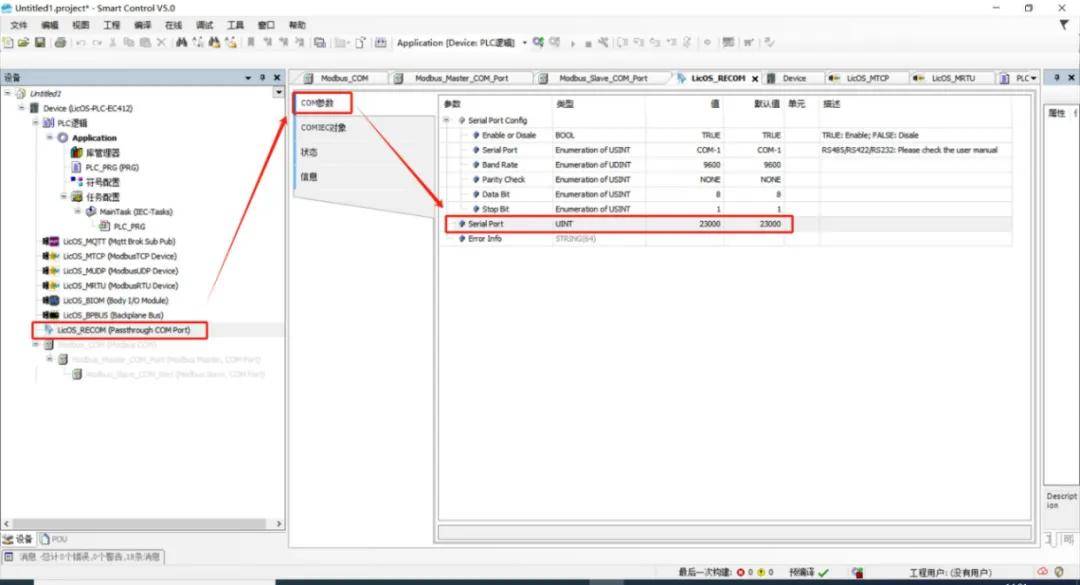

2. 双击左侧的LicOS_RECOM,,,COM参数中波特率、奇偶效验、数据位、终场位都要和前面的配置维持一致,,,出格把稳端标语,,,这里的端标语为23000。。

图11 串口透传配置
3. 右键Modbus_COM,在弹出的对话框当选择禁用设备,,,禁用成功,,,则图标会造成灰色,,,如下图所示。。禁用的主张是第三方设备通过plc的网口,,,直接接见485设备。。

图12 禁用 Modbus_COM
使用Modbus Toolkit软件透传

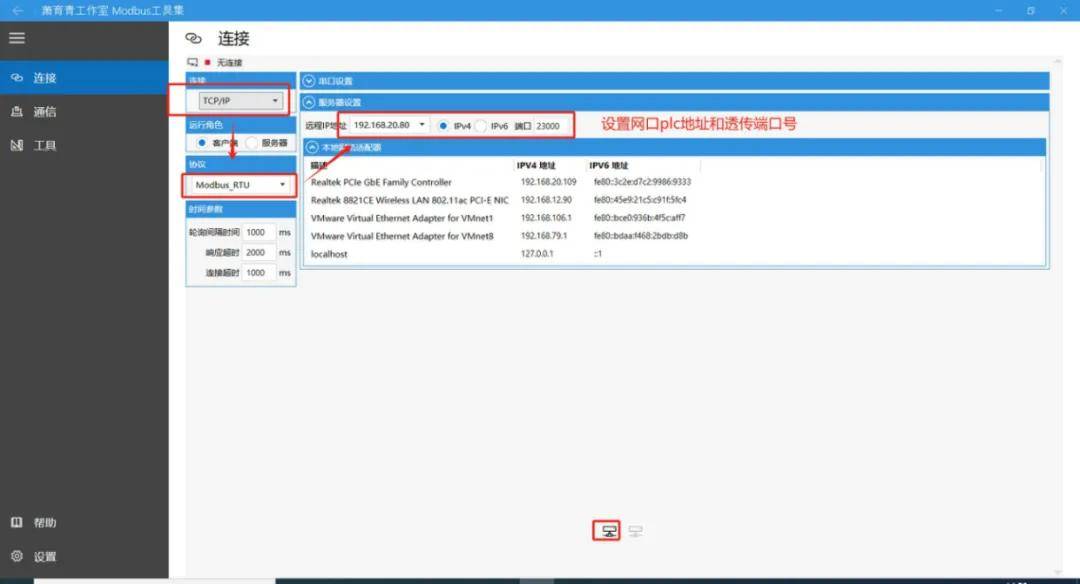

1. 打开Modbus TooLkit 软件,,,衔接方式选择TCP/IP,,,和谈选择Modbus_RTU,配置远程ip地址及串口透传端标语,,,PLC使用的是IP地址为192.168.20.80,,,端标语为23000。。

图13 Modbus TooLkit 软件配置

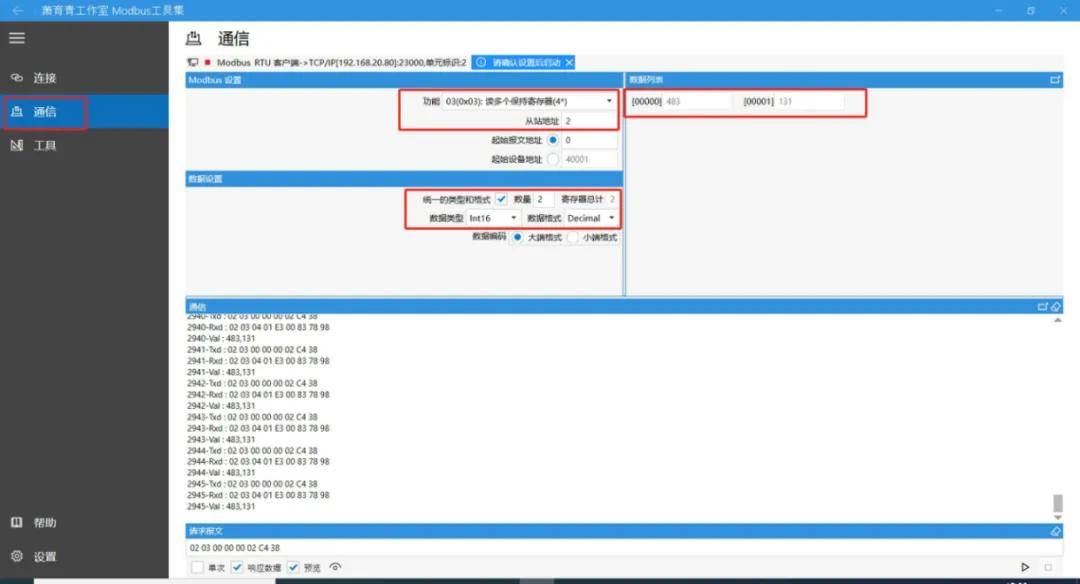

2.点击左侧的通讯,,,选择职能03和从站地址2,,,与485设备一致,,,凭据传感器的类型,,,数量为2位,,,注明有两个数据传回。。

图14 Modbus TooLkit 通讯配置

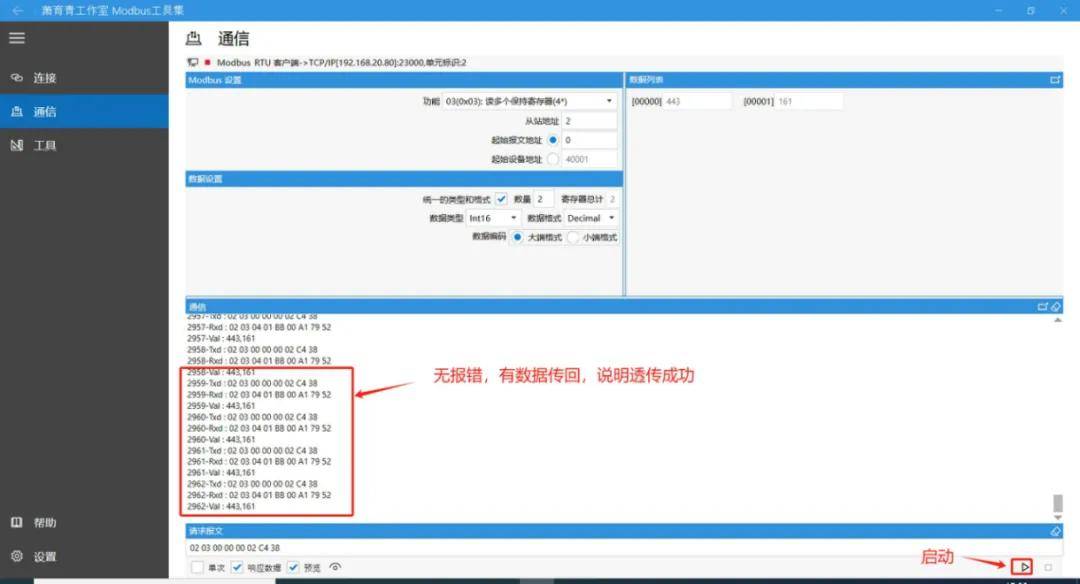

3. 点击右下角的启动,,,通讯区域没有报错,,,并罕见据传回,,,则通过PLC网口透传串口成功。。

图15 Modbus TooLkit 数据读取
LicOS PLC/PAC 的串口网络透传,,,让传统 485 设备无需刷新即可具备网络接见能力。。通过单一的三步——确认串口通讯、启用透传端口、上位机远程测试,,,即可实现从“串口”到“以太网”的急剧升级。。
它的价值在于::削减布线、削减中央设备、削减调试工作量,,,同时提升系统兼容性与扩大能力。。对必要集中采集、远程监控或进行旧设备数字化刷新的场景来说,,,这是一项极度高效、实用的职能。。
把握透传配置,,,也就把握了让串口设备更轻松进入现代工业网络的步骤。。
