在现代工业自动化系统中，，高机能节制器与直观人机界面（HMI）的深度协同是确保系统不变运行的关键
。。。js3845金沙线路科技推出的 LicOS 系列 PLC/PAC，，凭借其盛开的架构和壮大的和谈兼容性，，可能与全球主流的 Pro-face 触摸屏实现无缝对接
。。。

本文将深刻探求若何利用 Smart Control V5.0 编程环境与 GP-Pro EX 4.09 SP2 组态软件，，通过 Modbus TCP 尺度和谈及 CODESYS 标签通讯 两种主题方式，，构建 LicOS PLC 与 Pro-face HMI 之间高效、靠得住的数据互换通道
。。。无论是在对实时性要求极高的逻辑节制场景，，还是在变量繁芜的大型监控系统中，，本教程所提供的技术蹊径都将为工程师提供清澈的落地领导
。。。

使用场景注明

本教程基于以下设备与软件环境进行验证：

PLC/PAC：LicOS-PLC-EC412

HMI：Pro-face，，GP-4502WW

配置软件：Smart Control V5.0、GP-Pro EX 4.09 SP2

网络设备：通常4口互换机

网络拓扑

Modbus TCP 和谈通讯

具备网口的 HMI 与支持 Mobus TCP 和谈的PLC进行以太网通讯
。。。使用网线直连 HMI的网口和支持 Modbus TCP 和谈的设备的网口，，或通过互换机衔接两者
。。。本案例使用的HMI只有一个以太网口，，为了方便HMI、PLC法式下载，，因而选取互换机衔接
。。。

一. 配置HMI

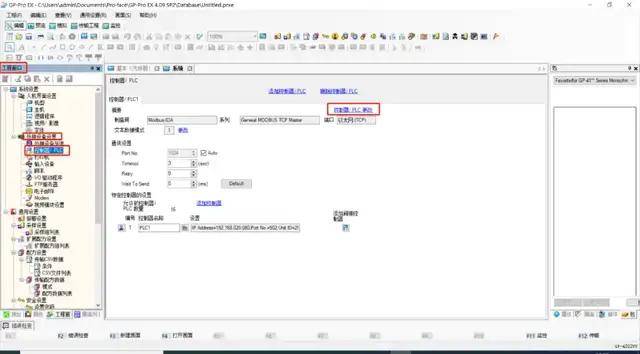

1. 运行 GP-Pro EX 4.09 SP2 软件，，在工程窗口选择外接设备设置中的节制器/PLC选项，，找到右侧的节制器/PLC更改选项，，如下图所示

节制器选择

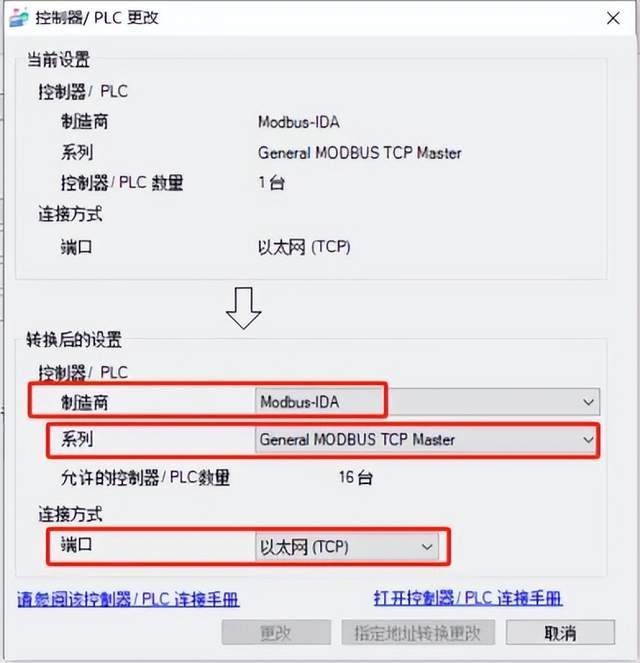

2. 在弹出的对话框中设置Modbus的节制方式，，制作商，，系列，，端口如下图所示：

节制器更改

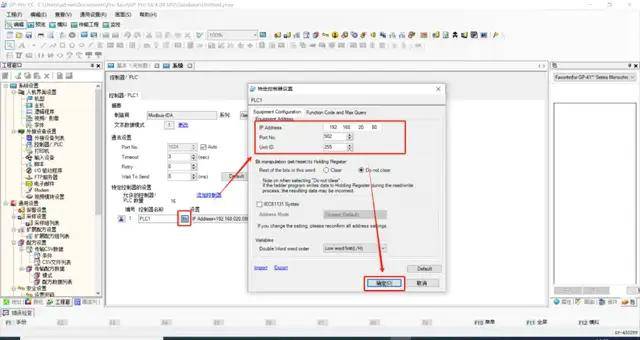

3. 点击左边圈红按钮，，在弹出的对话框中遵循下图编纂有关参数，，点击确认
。。。凭据PLC的地址，，使PC电脑、PLC、HMI都处于统一个网段
。。。本文使用PLC的默认IP地址为192.168.20.80
。。。

配置PLC IP地址

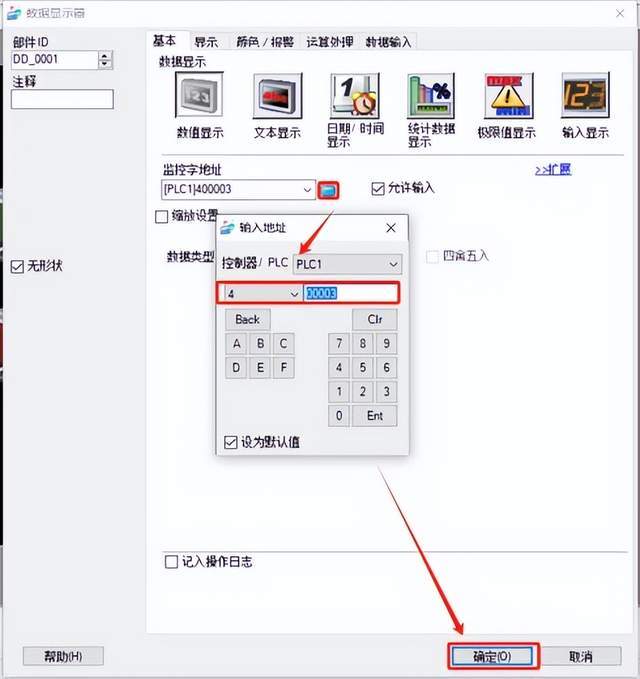

4. 在部件栏开关/批示灯，，数据显示器设置地址为支持 Mobus TCP 和谈的设备的地址(请以现实情况为准)
。。。

确定配置

5. 增长开关元件实现后，，下载工程至 HML，，如能读写支持 ModbusTCP 和谈的设备地址的数据，，注明通讯正常

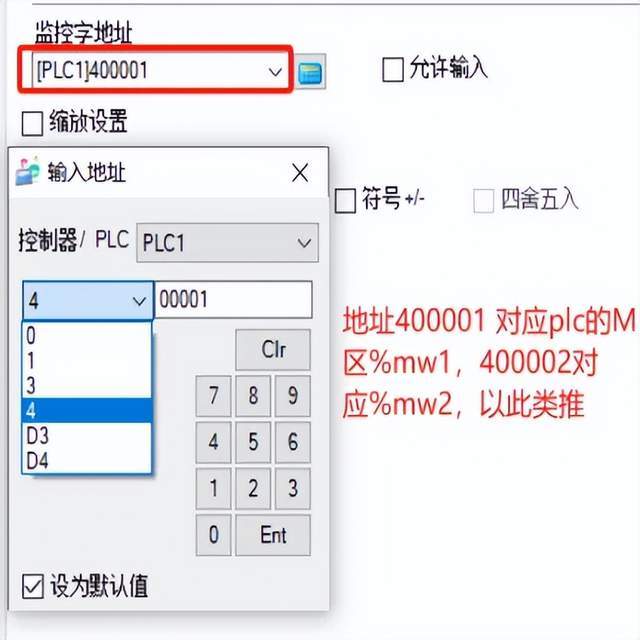

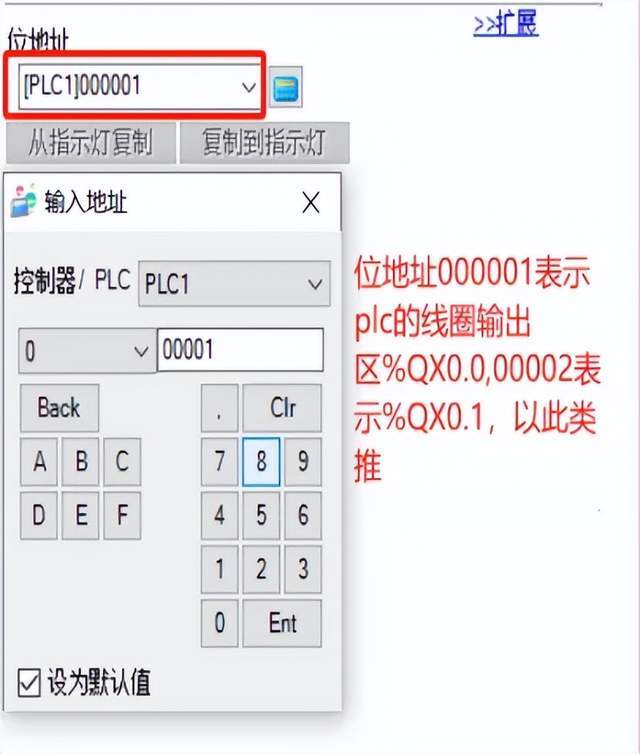

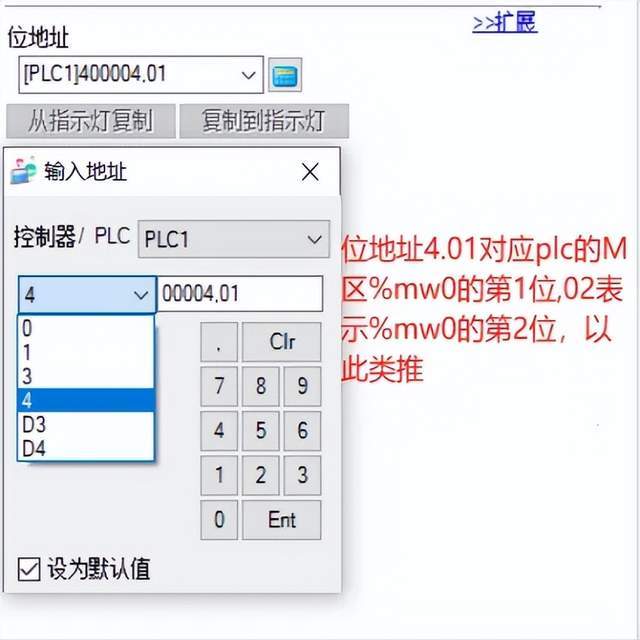

。。。触摸屏与PLC的地址对应关系如下图：

地址对应关系

二. 配置PLC

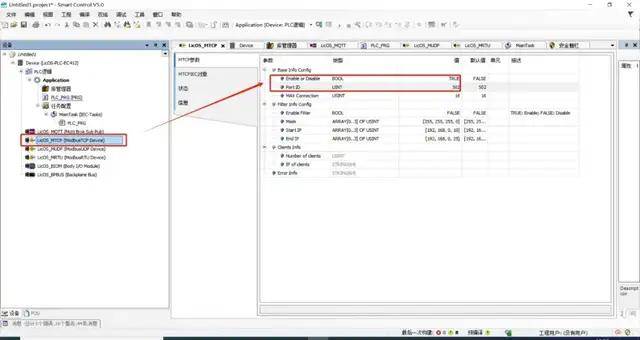

1. 双击LicOS_MTCP，，在弹出的对话框当选择MTCP参数，，设置端口使能为TRUE，，端标语为502
。。。

PLC从站端口设置

三. 通讯成功成效演示

1. PLC在线数值读写
。。。

PLC数据读写

1. HMI在线数值读写
   。。。

HMI数据同步

CODESYS标签通讯

HMI 可与支持 CODESYS V3 TCP 和谈的PLC进行以太网通讯，，HMI 可鉴别 PLC的变量标签
。。。本配置案例中，，HMI型号为GP-4502WW
。。。

一. 配置PLC

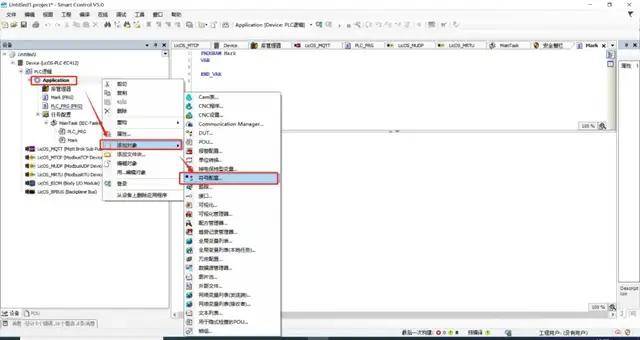

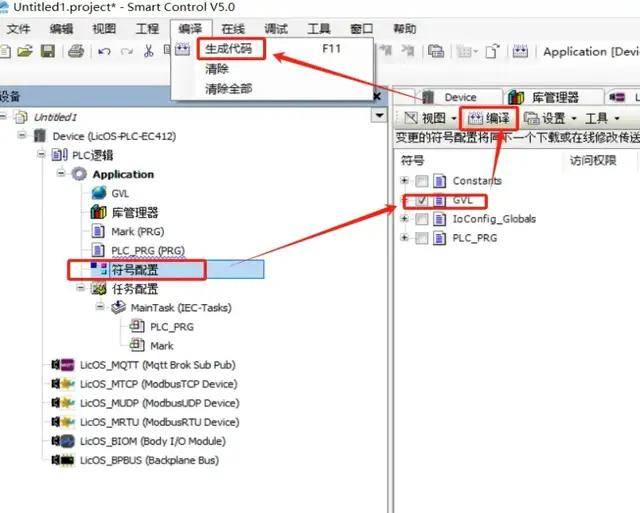

1. 运行 PLC 配置软件 Smart Control V5.0，，右键点击 Application，，选择增长对象/符号配置
。。。

增长符号配置

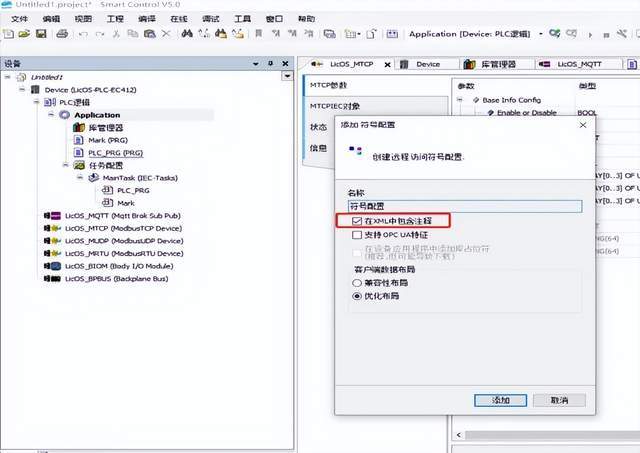

2. 在弹出的对话框中勾选在XML 中蕴含注解，，点击打开

勾选XML配置

1. 点击编译，，并天生代码
   。。。

编译符号配置

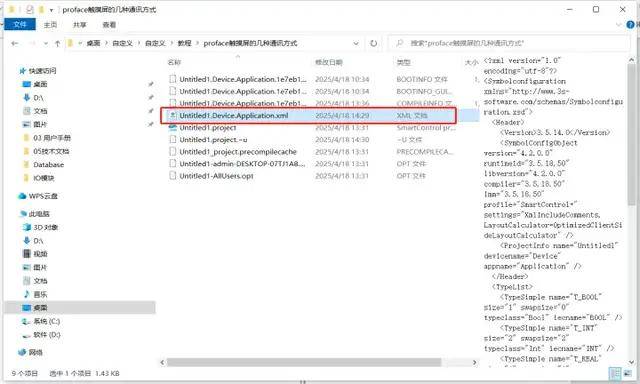

4. 勾选必要和 HM 进行通讯的变量标签，，点击编译/天生代码，，在 PLC 工程目录中，，能够看到新天生的XML 文件
。。。

天生XML文件

把稳必要确认 XML 文件天生的功夫为 PC 确当前系统功夫，，若是不是必要重新编译，，确保勾选的变量标签天生了 XML 文件
。。。

二. 配置HMI

运行 GP-Pro EX 4.09 SP2 软件，，在工程窗口选择外接设备设置中的节制器/PLC选项，，找到右侧的节制器/PLC更改选项，，如下图所示：

节制器设置

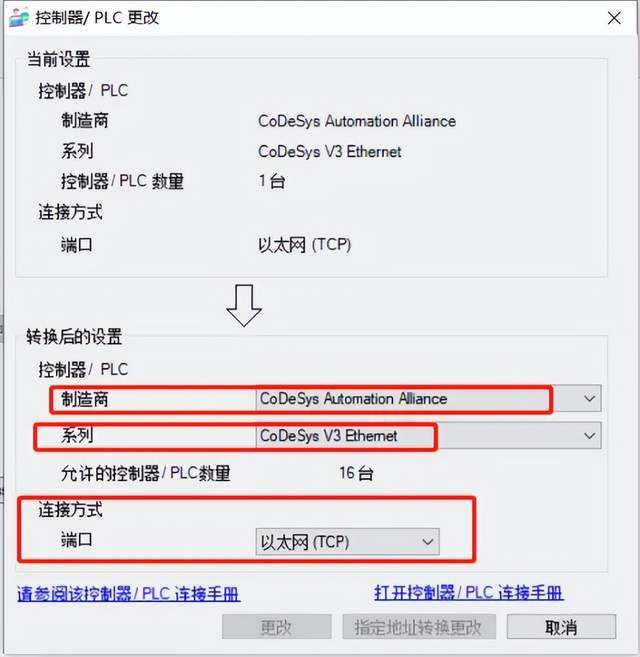

1. 在弹出的对话框中编纂有关参数
。。。制作商：选择“CODESYS
。。。系列：选择“CODESYS V3 Ethernet”
。。。

配置网络PLC

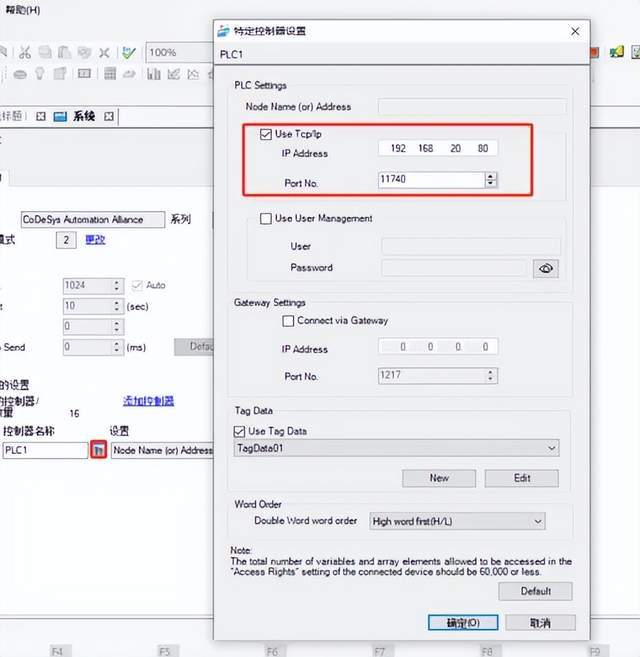

2.点击左边圈红部门，，在弹出的对话框中遵循下图编纂有关参数，，点击确认
。。。凭据PLC的地址，，使PC电脑、PLC、HMI都处于统一个网段
。。。

配置PLC IP和端标语

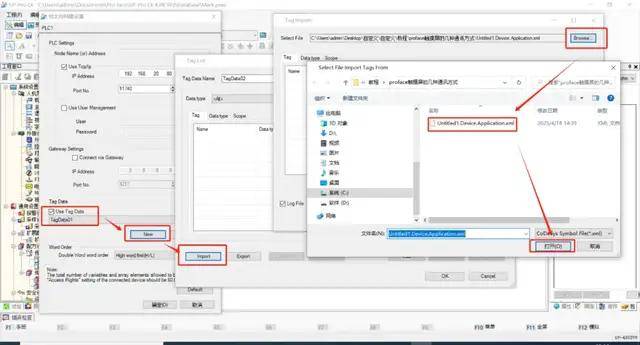

3. 导入变量标签，，顺次勾选Use Tag Data,New,Import,选择蹊径找到xml标签文件，，并确认
。。。

导入标签文件

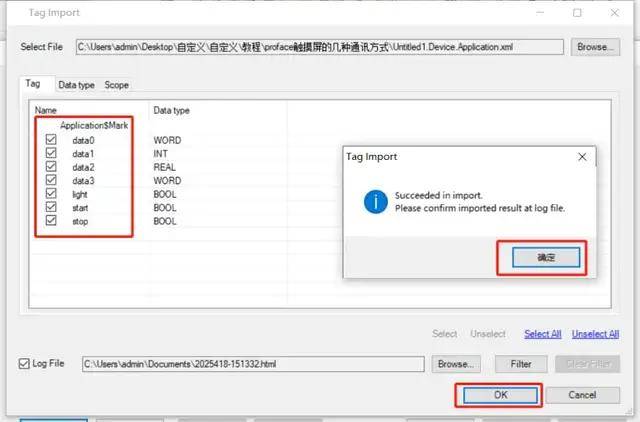

4. 选择并导入标签变量，，出现Succeeded in import,并确认注明标签增长成功

导入标签变量

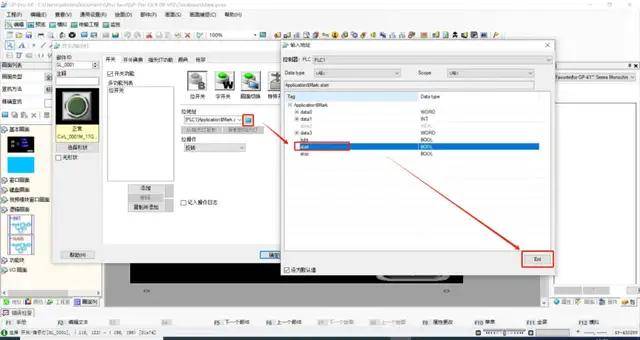

5. 在部件栏开关/批示灯，，如下图选择相宜的变量，，并下载HMI法式
。。。

选择变量标签

三. 通讯成功成效演示

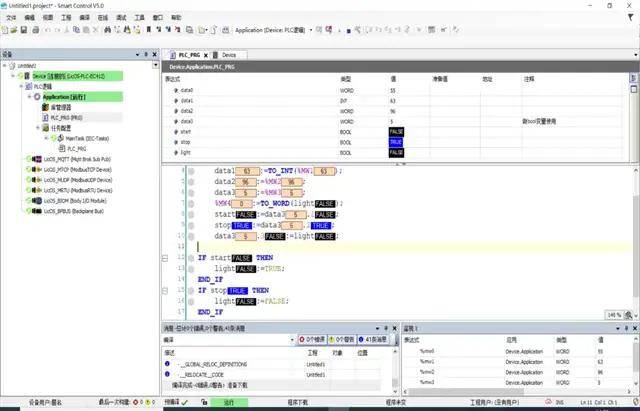

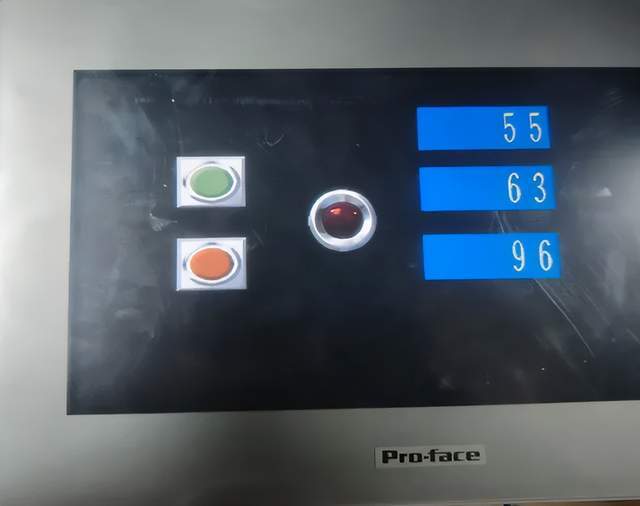

1. 运行Plc并对数据读写，，datao和data1plc数据写入，，触摸屏上能看相应的数据变动则通讯成功
。。。

PLC数据显示

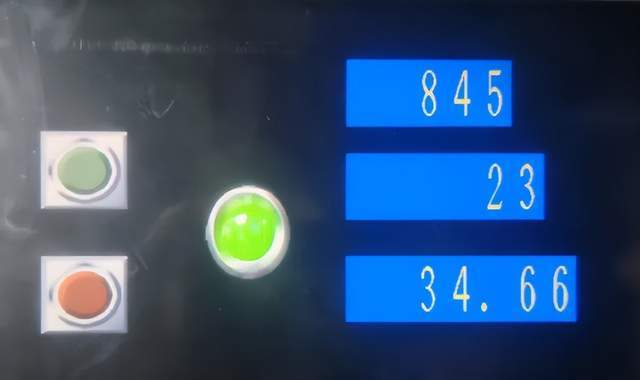

2. 对触摸屏上的数据读写，，点击触摸屏上启动开关，，则批示灯变绿，，data2数据写入，，plc与触摸屏上两者数据一致
。。。

触摸屏数据显示

LicOS PLC/PAC 与 Pro-face 的互联展示了js3845金沙线路科技产品在工业生态中的高度适配性
。。。Modbus TCP 规划更左袒于尺度化寄放器治理，，适合传统开发习惯；；而CODESYS 标签通讯规划则利用变量名直连，，极大地优化了工程的可守护性
。。？⒄呖善揪菹钅慷员淞渴亢褪鼗て德实囊，，矫捷选择最优的通讯蹊径
。。。
